5.3.1. Экспериментальные установки

Пористая среда заключается в стальные или кварцевые трубки. Для устранения расслоения под дствием силы тяжести трубки часто располагают горизонтально и вращают вокруг горюонтапьной оси. В зависимости от того, какой изучается процесс - прямоточное или противоточ-ное горение, зажигание проводят злектрическим нагревателем или при помощи активно окисляемых смесей со стороны нагнетания окислителя или с противоположной стороны.

Для облегчения интерпретации результатов зкспериментальные условия должны быть простыми и воспроизводимыми. Именно поэтому следует реализовать одномерный процесс, что становится возможным, если нет (или почти нет) теплообмена со средой, окружающей трубку, и если продольная теплопроводность вдоль стенки не вносит значительных возмущений в поле температур. Эти условия можно выполнить, снижая тепловые потери в поперечной плоскости установкой соответствующих экранов [S.16] или, что делается чаще, за счет компенсации потерь наружными нагревательными элементами [S.17], а также используя тон-

15 П

11 10 а 0 7

Рж. 5.14. Экспервмепалыпя успновка для нсследовшня процесса внутаи-пласювого горсши (по матфналам Фравцуэсмого жаепаул нефш):

7- водшой насос; 2 - воздух; 3 - звуковая развязка; 4 - баллон с азотом; J - дифференцимьный регулятор давления: 6 - место подпо-а; 7 - нагреватель-нме элементы: * - теппонэолятор; 9 - труба, в которой происходит горение; 10 - линия отбора 1фоб; И - внелшнй кожух; 12 - тч>мопарм; 13 - система обеспечения вращения: 14 - сепаратор: 15 - регулятор давления; 16 - конденса-7П~ """"W>»*4»! - опсачкн; 19 - анализатор содержания Oj. СО,

СОа; 20 - хроматограф; 21 - блок измч>ения температурм

костенные металлические (или же изготовленные из материала с низкой теплсэтроводностью) трубки.

Эксперименталы1ая установка, созданная во Французском институте нефти (рис. S.14), состоит из внешней горизонталыю расположенной трубы, вьщерживающей давление 125 бар, и внутренней тонкостенной трубы (толщина стенок - 2 мм) диаметром 20 см и длиной 2,1 м. Вокруг Т1ы, в которой происходит горшие, смонтированы 17 нагревателей длиной 11,5 см каждый, тепловыделение которых регул1фуется таким образом, чтобы разность температур, измеряемьк термопарой, установленной на стшке под нагревательным элементом, и соответствующей осевой терьюпарой, не превышала десятки градусов. Это необходимо для устранения поступления тепла из внешней среды в пористый коллектор и для того, чтоб не поддерживать искусственно горение. Зазор между внешней и внутренней трубами заполняется азотом под дав-лшием, равным давлению нагнетания воздуха во внутреннюю трубу; в этом зазоре находится хороший теплоизолятор, позволяющий даже при максимальном рабочем давлении практически устранить явление естественной конвекции. Рабочая камера вращается попеременно в противопо-ложньк паправлшиях (со скоростью 1 мин~) для устранения гравитации под действием силы тяжести. При этом есть возможность одновременно или последовательно нагнетать во внутрошюю трубку воздух и воду для исследования различных комбинаций процессов горения с заводнением, непрерывно проводить анализ газообразных продуктов реакции горения. Предусмотрены также отбор 1фоб газов ю исследуемой зоны для точного анализа на хроматографе и определение количества и основных свойств (плотность, вяэкость, кислотность и т.д.) получаемых воды и нефти.

5.3.2. Сухое прямоточное горение

Влияние расхода воздуха и давления. Результаты (рис. 5.15) юучения влияния плотности воздушного потока (отношение расхода воздуха к поверхности горения) и давления на скорость и температуру фронта прямоточного горения получены при использовании песка месторождения Береа и смазочного масла плотностью 0,883 г/м [5.8]. Видно, что при постоянстве давления скорость фронта возрастает почти линейно с увеличогаем плотности потока ( [5.8], [5.20]), в то время как температура фронта мало зависит от данного параметра. Более того, она почти ие зависит и от давления [5.8]. С некоторыми оговорками, которые будут рассмотрены позже, для данной (Я1стемы коллектор-нефть можно записать следующее выражение:

плотность воздушного потока К.

---=а = const, (5.17)

скорость распространения фронта горения и/,

т.е. это отношение не зависит от давления и расхода воздуха.

tS 30 3S 0 5 10 15 20

Ш, Иг [ZIj

30 35

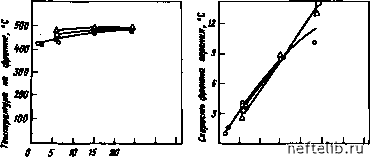

Рис. 5.15. Влняане условий цроведення Э1сспц>вмевп на сухое црямоточное горенне [5.8]:

1 - яагнепнне воэдуха 1фн атмосферном давлеянн; 2 - нагнетание газа с расходом б нм /(м-ч) с содержанно* 7,4 % Оз 1фн атмосферном давлении; 3 -нагнетание газа с расходом б им /(м -ч) с содержанием 54,5 % Oj при атмосферном давлении; 4 - нагнетание воэдуха 1фн абсолютном давланин 35,5 бар; 5 - нагнетание воэдуха 1фН абсолютном давлении 70 бар

Отношение VJUf, = а равно кошпеству воздуха, нагнетание которого позволяет обработать единичный объем пористой среды; а обычно назы-вахп необходимым количеством воздуха. Слабая зависимость а от условий зксперимента позволяет зкстраполировать результаты лаборато1Жых исследований на работы, проводимые в промысловых условиях, если давления и плотности потока нагнетания в лабораторных и промысловых условиях достаточно близки по значениям (см. разд 6.2.1).

С другой стороны, если реакция горения может быть описана в общих чертах уравнением (S.1), существует соотношение непосредственно между количествами сгоревшего топлива и потреблшного кислорода. Легко можно показать, что для сжигания 1 кг СН при абсолютной температуре 7} и стандартном давлении необходимо следующее количество кисл(фода:

2(i + P)"4j

22,414

12+ Х 273

мОз .

(5.18)

При прямоточном горении масса топлива, содержащегося в объеме V пористой среды, полностью сгорает. Если окислителем является воздух (содержание Ог ««« 21 %), весь кислород которого тотребляется в ходе реакции, и если считать, что 7} = 288 К, получаем

112,6

2 + Р

1г + х{г (i-f р)

нмз/мз.

(5.19)
