Таблиц» 1.3

Критерий воэнихнонеяяя коявекцин и горизопальном для различных граничных услоннй [Ы1]

слое

Естественная конвекция в горизонтальном слое. Для горизонтального слоя критерий возникновения конвекции был рассчитан при различных граничных условиях [1.11] (табл. 1.3 и рис. 1.6). Если слой ограничен непроницаемыми изотермическими поверхностями, то теоретический критерий возникновения конвекции определяется как

Ка*>Ка* = 4я»

(1.43)

что хорошо согласуется с экспериментальныьд! данными.

Если число Рэлея не слишком велико относительно Ra*, то во всем объеме слоя существует ста&шьная сетчатая структура кшвективных потоков, каждая ячейка которой представляет собой многогранную призму с вертикальной осью (рис. 1.6). Экспериментальные данные о размерах конвективных ячеек хорошо согласуются с теоретическими результатами, полученными на основе классической линейной теории.

Иной конвективный режим реализуется, если число Ra* > 240-280 в зависимости от пр1фоды пористой среды. Этот режим, называемый режимом флуктуационной ксжвекции, характеризуется большой частотой появления и исчезновения конвективных ячеек даже при установившемся тепловом режиме. В этом случае температура в каждой точке пористой среды непрерывно изменяется. Как видно из зкспериментальных данных (рис. 1.7), среднее количество переноса тепла зависит не только

Рис. 1.6. Траехтарин установившихся поюкон и горнаонтаАном слое жидкости, вызванных тепловой конвекцией

сп2 □ СП* СП*

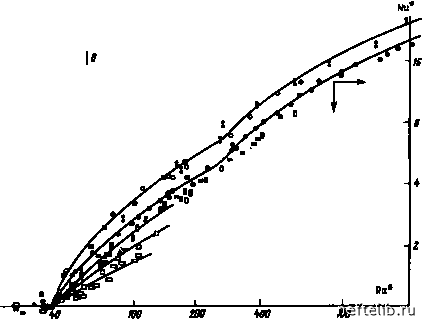

Рнс. 1.7. РеэуАтяты экспер! коивеющей в тор

по нссведоввивю общего тспмшеревосе, слое [1.15]:

or числа Рэлея, но и от тепловых хфактеристик фаз пористш среды. Эксперименталыше результаты можно объяснить [1.17] при помощи теоретической модели, построенной на уравнениях (1.38) и (1.39).

Естественная конвекция в наклонном слое [1.18].Жидкость, насыщающая наклонный слой ншзотермической пористой среды, всегда находится в движении. Экспериментальные работы, посвященные изучению 1фоцессов в слое, ограниченном двумя изотермическими поверхностями и расположенном наклонно под различными углами к горизонтали (в пределах от 30 до 70°), позволили выявить два конвективных режима. При отсутствии значительного градишта температуры конвектив-

ные потоки не образуют упорядочошых структур: сам процесс конвективной теплопередачи реализуется в основном на границах слоя; если спой имеет достаточную толщину, то средняя величина переноса тепла лишь незначительно отличается от ее значения, обусловленного чистой теплопроводностью. При возрастании числа Рэлея конвективнью потоки принимают форму цилиндров, ориентированных в направлении наклона.

Для рассматриваемых граничных условий критерий перехода от одного режима к другому имеет вид

Ra*cosp = 47t«. (1.44)

Здесь Р - угол наклона слоя к горизонтали.

Для данной пористой среды удалось обнтужитъ однозначную связь между Nu* и Ra* cos Р - когда Ra* cos Р > 4я .

Смешанная конвекция в горизонтальном слое [1.18]. Небольшие средние скорости течения в пласте не влияют на условия возникновения конвекции и на связь Nu* с Ra*. При 40 < Ra* < 240-280 наблюдались две различные структуры конвективных течений. Если скорость мала, то конвективные вихри имеют форму колец, ориентированных перпендикулярно к усредненному направлению течения и перемещающихся в его сторону. При больших средних скоростях течения вихри имеют ту же кольцевую форму, но ориштированы в направлении течения.

При Ra* > 240-280 в слое наблюдается нестационарное распределение температуры и возникает, как в случае естественной конвекции, флуктуационный конвективный режим.

1.5. ВЛИЯНИЕ ТЕМПЕРАТУРЫ

НА ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЖИДКОСТЕЙ, ГАЗОВ И МАТРИЦЫ

1.5.1. Вязкость

Вязкость газов. Исходя из кинетической теории идеальных газов, их динамическая вязкость ц не завишт от давления и пропорциональна корню квадратному из абсолютной температуры. Однако на практике вязкость увеличивается с повышением давления и, как правило, не пропорционально ко1Х1ю квадратному из значения абсолютной температуры Т, а быстрее.

Связь между Тлц можно записать в следующем виде:

л = АТ». (1.45)

Для многих газов 0,7 < п < 1.

Для метана при О < Г< 500 °С [1.17]

ц = х.зб. 1о-« Т»-" сРо .
