о 1км

Рис. 4.44. План участка месторощдения Kqm Ривер, разрабатываемого при вытеснении нефти паром:

1 - установки; 2 - области охвата; 3 - граница поля Кери Ривер; участки: - Чшсаго Кюд; 5 - Мекка; 6 - Гава; 7 - Рнид; 8 - Кери; 9 - Гав; 10 - Стерлинг; /У - Сан Жоакин; 12 - Тея Пэтгерн; 13 -к Бэкерсфилду

зи его основания. Из табл. 4.10 видно, что тошцина зоны, занятой паром, лежит в пределах от 4 до 10 м, что соответствует 26-58 % охвата пласта по толщине. На участке Kepi А, для которого характера более высокая пористость верхней половины пласта, нагнетание пара лишь в верхний слой толщиной 9 м не привело к ослаблению расслоения*. Средняя эффективность вертикального вымывания в зоне повышенной температуры (включающей зону, занятую паром, и подстилающую зону, заполненную горячей водой) составляет примерно 88 % на участке Тен Пзттерт

Для оценки высоты пласта, охваченной пцюм в нагнетатепышх скважинах на мест(ждении Kq>H Ривер, мовсно воспользоваться уравнениями (4.90) и (4.91). Средние значения параметров, необходимых при расчетах, следует взять из табл. 4.9 и 4.3. Допускают, что относительная пр<жицаемость пара kjk = 0.2S и его сухость X* = 0,7. При таких условиях получакп, что на участке ТенПзттерн (высота столба Шфа Н„ = 9 м) пар занимает 43 % высоты пласта; на участках, разрабатываемых компанией Гетти Ойл, Нк = 48 % и Я, = 8,7 м при допущении, что средний расход нагнетания составляет SO т/ (сугскв.) и толщина пласта равна 18 м. Для участка Сан Жоакин (толщина пласта А = 9 м) при расходе нагнетания 27 т/сут в конечной стадии работы по нагнетанию и при сухости пц>а X* - 0,6 получена величина Н„ - того же порядка, что и толщина зоны, занятой паром в пласте, из которого взят пробный анализ пород.

Результаты анализов образцов, отобранных нз пласта после окончания процесса вытеснения нефти паром

*Периое значение было получено прн нагнетании 61 т/сут. втсфое - при снижении расхода до 27 т/сут.

**0>едняя мощность зоны, занятой паром, на 10 участках составляла 9 м. т. е. 43 % мощности пласта.

•••Средняя мощность зоны, занятой водой, на 10 участках составляла 9.5 м. т.е. 45 % ммцносги пласта.

••••Kq>H. отобрншый из подошвы пласта.

(компания .ДПеврон")» а соответствуюищй охват по площади - 67 % (рис. 4.45). Пар заполняет пласт неравномерто.

На месторождении Шоонебеек (см. раздел 4.4.1, см.рис. 4.41) нагнетание п бьшо испробовано как в зоне, где режим месторождения определяется расширением растворенного газа, так и в области, подвер-жшной влиянию водоносного слоя.

Результаты исцольэоиании вытесиеиии паром дли повышевии нефтеотдачи иа месторождении Kq>H Ривер (США)

" Z10

1970 1971 1972 1973

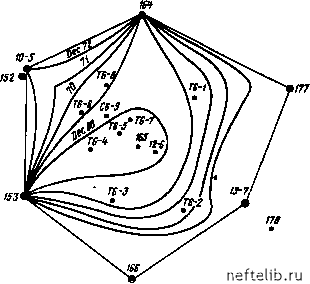

Рис. 4.4S. Объемы зон повышеивой тшшцмтуры на участке 1ея Пэттн мес-юроасдення Керн Ривц> [4.114]:

1 - алевриты; 2 - зона, эшитая паром; 3 - горизонт, соответствуюп(ий глубине нагнетания; 4 - объем пара, равный суммарному объему пор
