внутриппастовой воды и дренирования за счет сипы тяжести, скапливался у подопшы пласта. Температура этого битума за 14 сут была доведена почти до 200 °С, что позволило получить вполне приемлемое количество нефти [7.16].

Метод предварительного прогрева пласта может быть предложен и в качестве первого этапа разработки месторождений битуьганозной нефти перед началом нагнекания в пласт водяного пара и внутрипластового горения.

7.6.3. Совмеетноо применение горизонтального бурения и термических ивтодов

Развитие техники бурения позволяет бурить наклшгаые скважины, оканчивающиеся дршажными системами (длиной во многие сотни метров), в довольно мощных нефтеносных пластах. Наличие дренажных систем очшь полезно для повышения дебитов скважин, пробурошых в гетерогенных пластах, а также для снижошя риска образования конуса обводнения [7.17]. Они также представляют интерес с точки зрения возьюжности использования их при разработке месюрождогаи битуминозных отложений, коща решаиициьш являются вопросы обеспечошя нагнетания в пласт теплоносителя. Поэтому комбинацию горизштального бурения и подачи в пласт пара ьюжно использовать при разработке подовых залежей.

7.6.4. Роработка шахтным споообои

с примананиам термического воздействия на пласт

Добыча нефти шахтным способом при бурении системы наклонных скважин уже давно практикуется иа Ярегском месторождении (Коми. АССР, СССР) [7.18] *. Пласт битуминозного песка толщиной около 17 м залегает на глубине около 200 м, пористость коллектора составляет 24 %, пршицаемость - от 3 до 5 Д. Вязкость нефти плотностью 0,95 г/см в условиях залегания изменяется от И ООО до 15 ООО сПз, коэффициент нефтенасыщенности пласта равен 0,42-0,98. Рииоше о разработке месторождения шахтным способом было принято после того, как попытка эксплуатации его с поверхности привела к уровню нефтедобычи всего в 2 %. Именно тоща возникла идея бурения шахтных скважин, оканчивающихся в системе галере, расположенных в вышележащем горизште (рис. 7.5). Нефтеносньй пласт битуминозных песков разрабатывается с помощью двух технологий.

Первая включает бурение вертикальных или слегка наюкяшых скважин, начинающихся в специальных камерах над кровлей пласта. Вторая технология добычи шахтным способом состоит в проходке галерей, сое-

Байбаков Н.К., Гц>утш А.Р. Тепловые методы разработки нефтяных месторождений. М.; Недра. 1988 (Прим. ред.)

Рис. 7.S. Схема эксплуатации модернизированным шахтным соособом Ярегс-кого местарожденни (СССР) [7.18]:

1 - система наклонных скважии; 2 - подземная часть скиажины; 3 - насосная станции; 4 - подземная галерея для аэрации; 5 - основная скважина; 6 -скважина для аэрации; 7 - электрическое оборудование; 8 - зфанеиие изрыича-тых иеществ; 9 - подземная галерея; 10 - камеры, и которые выходят устья скважин; 11 - система сгруппированных скважин

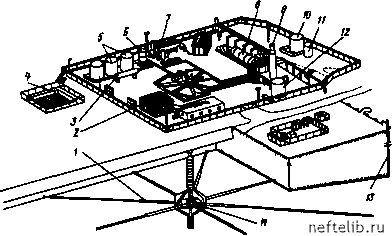

Рис. 7.6. Схема пилотного объекта по нефтедобыче шахтным способом 1фн нагнетании и пласт п (местарождеине Керк Ривер, шт. Калифорнии, США) [7.19] :

1 - горизонтальные скважины для нагнетания пара; 2 - устья скважин и насосные устаноики; 3 - иодяной сепаратор; 4 - зумпф; 5 - хранилище сырой нефти; 6 - контрольный резериуар; 7 - система теплообменникои; 8 - парогенератор; 9 - устаноика очистки ухрдящих гаэои; 10 - хренилище топлива; 11 -раэериуар со щелочью; 12 - хранилище использованного щелочного раствора; 13 - вертикальные скважииы дпя нагнетания пара; 14 - соединение устьев сква-

диняющих упомянутые выпю камеры и подстнлакнций горизонт. Они заканчиваются в подстилающем горизонте шестигранными полостями, от которых идут горизонтапыпле скважины (как спицы колеса от оси) длиной около 200 м. Такая двойная система скважин позволила увеличить коэффициент нефтеотдачи до б %. Для его повышения было решено прибегнуть к паротепловому воздействию. В 1973 г. началась подача в пласт через плотную сетку нагнетательных скважин водяного пара.

Отношаше нефть-пар составило при зтом около 0,3 т/т [7.18]. Такой метод добычи нефти должен поднять коэффициент нефтеотдачи до 50-60%.

Работы на опытно-промышлошом уровне по добыче нефти шахтным способом с применошем теплового воздействия на пласт проводятся с 1982 г. на месторождошй Керн Ривер (шт. Калифорния, США) [7.19]. Здесь на глубину 150 м была проведена шахта, в которую поместили трубу диаметром 1,5 м. Нижний конец трубы соединен специальным устройством для компенсации деформаций растяжения и сжатия с цилиндрической полостью, высота которой 9, а диаметр 8 м, разбуренной в теле нефтеносного пласта (рис. 7.6). Стенки полости (1фи создании которой в сыпучем коллекторе потребовалось использовать новейшую тех-niocy) заключены в рубашку из напряжошого бетсша толщиной 90 см. От полости отходят в радиальных направлениях восемь горизонтальных скважин (четыре - длиной 210 и четыре - длиной 130 м), пробуренных внутри пласта. Благодаря наличию двух независимых линий - для подвода пара и для отвода нефти - каждая из зтих скважин кюжет быть как нагнетательной, так и добывающей. Пар получают в наземном парогенераторе кюпщостью 14,6 МВт. На первом этапе предполагается обрабатывать паром группы из двух скважин, причем длительность обработки каждрй пфы скважин 1 мес. После проведения нескольких циклов прогрева должна быть создана, как ожидают, газовая шапка пара, которая будет постепенно распространяться в направлении основания пласта. Помимо горизонтальных скважин в залежи пробурены еще восемь обычных нагнетательных скважин, оканчивающихся на биссектрисах углов, образованных горизонтальными скважинами. Как ожидается, через восемь лет подобный метод зксплуатации месторождошя позволит поднять коэффициент нефтеотдачи пласта до 75 % [7.19].
