Область применения противоточнся-о горения более ограничена, чем прямоточного.

Б.1.1. СУХОЕ ПРЯМОТОЧНОЕ ГОРЕНИЕ

При сухом прямоточном горении его фронт вытесняет несгоревшие фракции сырой нефти, при этом наиболее тяжелые ее фракции, превратившиеся в углеродистый остаток, неправильно называемый коксом, сгорают в кислороде нагнетаемого воздуха. Область, остающаяся эа фронтом горения, не содержит органических соединений.

Для рассмотрения случая установившегося режима удобно вьщелить четыре основные зоны, н}мерация которых проводится в направлении распространения фронта (рис. S.1).

Зона 1. В этой области пласта уже произошло горение, и она совершенно освобождена от нефти. Нагнетаемый воздух нагревается при контакте с коллектором, что позволяет утилизировать часть тепловой энергии, вьщеляемой при горении. Следовательно, зона представляет собой некий теплообменник, причем температура в ней снижается в направлении к нагнетательной скважине.

Зона 2. Зона горогая. Ю1слород потребляется при сжигании углеводородов и кокса, осажденного на поверхности коллектора. Температура

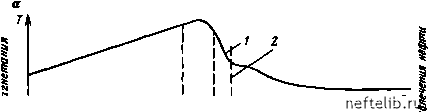

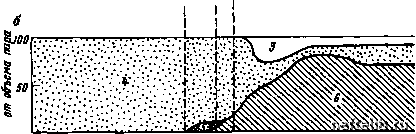

Ряс. 5.1. Профиля температуры (в) и иасыщенности (0) прн инутршиисювом прямоточном горении:

1 - распространение фронта; 2 - перемещение воздуха; 3 - вода; 4 - газ; 5 - кокс; 6 - нефть

в этой эоне опрздепяется в основном свойствами и количеством твердых и газообразных веществ, хфисутствующих в единице объема эоны.

Зона 3. Зона коксования. Тяжелые фракции, которые не были смещены и не переведены в газообразное состояние, подвергаются пиролизу. Если не вое количество кислорода, поступившего в зону горения, было использовано при окислении, протекает окислительный шфолиэ.

Зона 4. При достаточном падении температуры заканчиваются химические превращения. Через эту зону фильтруются газообразная и жидкая продукция. Здесь наблнщаются следующие явления:

в области, примыкающей к эоне реакций, протекают последовательно испарение и повторная ксжденсация легких фракций нефти и воды, изначально присутствовавшей в месторождении; происходит также конденсация воды, являющейся продуктом химических реакций. Явления испарения - конденсации способствуют ускорению процесса теплоты к дальней границе эоны 4;

в области, где температуртый уровень ниже температуры конденсации воды, возникает зона, характеризуемая эначшием водонасыщенности, превышающим начальное значение водонасыщенности данного место-роукаеша (водяной вал); этот слой проталкивает перед собой вал нефти (зону, характеризуемую повьппенной относительно начального уровня нефтенасыщенностью). Эта нефть очень вязкая, и ее продвижение может привести к закупорке пласта. Вне вала нефти характеристики пласта постепенно приближаются к исходным величинам.

5.1.2. Внутрнпластовое прямоточное горение в сочвтан1М с заводнением

При сухом прямоточном горении значительная доля тепловой энергии, накопленной в коллекторе, теряется в окружакицих породах вследствие теплопроводности. После инициирования сухого горения можно совместить нагнетание в пласт воздуха и воды, что позволяет использовать существенную разность энтальпий воды и водяного пара для отбора тепловой энергии, аккумулщюванной в окрестности нагнетательной скважины, и переносить ее в области перед фронтом горешш.

Если отношение количества нагнетаемой воды к количеству нагнетаемого воздуха не слишком велико, происходит горение (рис. S.2).

В этом случае можно выделить пять э(ж:

Зона 1. Через эту зону уже прошел фронт горения; в ней не содержится или почти не содержится углеводородов. Но так как температура в этой эоне ниже температуры, при которой достигается равновесие жидкость - пар, здесь происходит двухфазное течение. Существенная часть поступившей в пласт воды не достигает фронта испарения.

Зона 2. В этой эоне вода находится в газообразном состоянии и коллекторы насыщены смесью нагнетаемого воздуха и водяного пара. Фронт испарения поступившей в пласт воды располагается на границе между зонами 7 и 2, где градиент температуры имеет большое значение.

зона 1 j зона 2 [ J j зона ч

зона 5

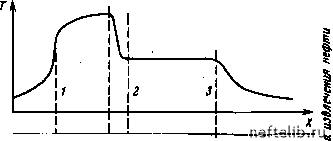

Рис. 5.2. Профнли температуры (в) и насыщенности (0) при илажном приметочном гороши:

1 - фронт парообразования; 2 - фронт горения; 3 - фронт конденсации; 4 - вода; 5 - кокс; 6 - газ; 7 - нефть

Зона 3. Зона горения. Кислород расходуется при сжигании невытес-ненных из зоны углеводородов и кокса, осевшего на стенках коллектора на границе данной зоны с з(жой 4.

Зона 4. Зона парообразования - конденсации. Температура зтой зоны слабо отличается от температуры парообразования воды. Здесь реализуется постепенная конденсация паров нагнетаемой в пласт воды, а также воды, являющейся продзом химических реакций. С другой стороны, легкие и средние фракции нефти испаряются и уносятся на границу с зоной 5. При достаточно высокой температуре возможны химические реакции (см. раздел S.2.1).

Зона 5. На границе с зоной парообразования - конденсации наблюдается резкое падшие температуры вследствие наличия слоя воды, за которым располагается слой нефти. За зтой областью характеристики пласта приближаются к своим исходным.

При увеличении отношения количества закачиваемой воды к количеству закачиваемого воздуха тепловая знергия, выделяемая при сжигании и запасаемая коллектором на внутренних участках фронта горения, становится недостаточной дпя испарения всей массы поступившей в пласт воды. Зоны повышенной температуры (зоны 2 и 3) становятся все более и более узкими и, наконец, исчезают. Однако при опредепен-
