ных условиях возможно продвижшие эоны повышенной температуры с неоднородным температурным полем, блиэким к температуре испарения воды при заданном давлении. Подобный хфоцесс носит название сверхвлажного горшия.

Для зтого процесса характерно следующее:

существует конечная водонасыщенность (вода в жидком состоянии) во всем объеме области повышенной температуры;

экзотермические реакции, необходимые для поддержания процесса, протекают во всех точках горячш зоны, где находятся углеводородные соединения и кислород;

вследствие невысокого уровня температур горячей зоны шфопиз не оказывает существенного воздействия, и характер окислительных реакций в зтом случае отличен от реакции горшия при высокой температуре;

не достигается полного вытеснения нефти из обрабатываемой области.

5.1.3. Противоточное горение

Если определить границы горшия и его затухания в направлении перемещения жидкостей и газов в рассматриваемом объеме, то противоточное горение распространяется от центров добывающих скважин к районам с повышенной нефтенасыщенностью (рис. S.3). Таким образом.

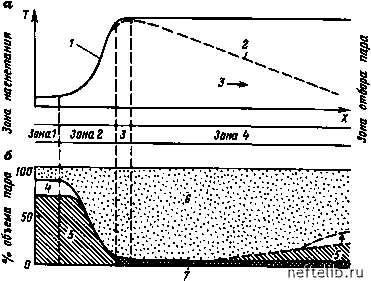

Рис. 5.3. Профили температуры (в) и насыщенности (б) прн противоточном гортии:

J - направление распространения фронта; 2 - то же, с учетом тепловых потерь; 3 - направление перемещения воздуха; 4 - вода; 5 - нефть; 6 - газ; 7 -кокс (пунктир - профили с учетом тепловых потерь)

жидкие фракции должны пересечь эону высокой температуры, где углеводороды претерпевают необходимые химические превращения. Наиболее легко окисляемые фракции сгорают в кислороде, а продукты пиролиза образуют остаток (кокс) на пористом коллекторе в областях прохождения фронта горения.

Можно выделить следукяцие эоны, нумерация которых проводится в направлении течшия жидких и газообразных фракций:

Зона 1. Хактеристики пласта в данной эоне имеют исходные значения. Однако через ее объем пропущен воздух, и при наличии в ней повышенной температуры, а также при достаточной реакционной способности нефти в данной эоне могут начаться химические реакции окисления.

Зона 2. Температура в данной эоне возрастает вследствие теплопереноса из зоны 3 - зшы горшия; тепловой эффект начинающихся реакций окисления также способствует повышению температуры. Здесь наблюдаются следующие явления: испарение воды, изначально присутствовавшей в месторождении, возгшка легких фракций и окислительный крекинг ряда углеводородов. Газооазные или жидкие фракции увлекаются к границе зоны i, хотя отдельные соединения образуют углеродистый осадок.

3(жа 3. Зона горения. Температура достигает своего максимального эначшия; при реакциях окисления и сгорания молекул наиболее реак-ционноспособных углеводородов потребляется весь кислород, не использованный в реакциях, протекаихцих в ранее рассмотренных зонах.

Зона 4. Нвсгоревший кокс остается осажденным на коллекторе, жидкости и газы выталкиваются к дальним границам эоны. В принципе тем-пература на всем протяжении эоны должна быть постоянной и равной температуре горения. Однако в реальных условиях наличие тепловых потерь в окружающие породы приводит к снижению температуры при удалении от зоны горения и, соответственно, к повтсфной конденсации фракций нефти, першхедших ранее в газообразное состояние, а также к кондшсации паров воды.

5.2. ФИЗИЧЕСКИЙ

И ХИМИЧЕСКИЙ МЕХАНИЗМ ВНУТРИПЛАСТОВОГО ГОРЕНИЯ

Приняв, что основой методов внутрипластового горшия является возможность осуществления химических реакций в пористой среде, следует сделать вывод о том, что качественный и количественный анализы данных методов должны основываться на понимании физико-химических процессов. Фундаментальные проблемы связаны как с природой и скоростями протекания данных реакций, так и с возникающими при зтом тепловыми эффектами. В лабораторных условиях реакции рассматриваются, как правило, или при постоянной температуре, или при заданном градиенте ее измшения в ходе моделирования продвижения фронта горошя. Теплота сгорания может быть найдена, если известны составы реагштов и продуктов реакции.

Физические процессы, протекающие при вытеснении нефти нагретыми жидкостями и газами, также способствуют повышению эффективности внутрипластового горшия, причем некоторые из них влияют весьма существенно благодаря достижению высокого уровня температуры. Не исключено также появление дополнительных эффектов, возникающих при определенных термодинамических условиях и соотношениях газообразных и жидких фракций.

5.2.1. Основные сведения о протекаинцих химических реакциях

Окисление и горение нефти. В установке для изучения реакционной способности нефти на пористой среде (рис. S.4) образец, насыщенный таким количеством нефти, которое недостаточно для ее гидродинамического вытесншия в рассматриваемом интервале температур, помещают в капсулу из пирекса или кварцевого стекла. Форма капсулы обес-

Рис. 5.4. Эксперимсяпльная успиовка дли изучоня окисления в пористых срсяах (публикации Французского института нефти):

/ - регулятор режимов; 2 - питание нагревателя; 3 - уппотинтельные соединения; 4 - изоляционный кожух; 5 - нагреватель; б - предохранительная диафрагма; 7 - выходы термопц) на регистрирующее устройство; 8 - манометр; 9 -воздух (или азот); 10 - измерительные термопары; 11 - линия уревниваннядавления; 12 - регулирующан термопара; 13 - измерительная капсула; 14 - буферная емкость; 15 - ловушка паров воды (-20 "С); 16 - дроссельные клапаны; 17 - расходомер; 18 - анализатор СО; 19 - анализатор COj; 20 - анализатор Oj; 21 - к регистратору; 22 - линия откачки; 23 - измерительная капсула; 24 - мембрана из спечевяого стекла
