Продолжение табл. 1.16

Показатели

на угар общий Привод вентилятора

Система наддува

Демпфер крутильных колебаний

Система смазки

Система охлаждения

Система предпускового подогрева

Система аварийно-принудительной сигнализации

Назначенный срок (ресурс) до первой переборки,

Срок службы до капитального ремонта, ч Габаритные размеры, мм:

длина

щирина

высота Масса, кг

Гидротрансформатор

Мощность номинальная, кВт Номинальная частота вращения, об/мин Коэффициент полезного действия с учетом отбора мощности на насос, % Агрегат

Номинальная мощность на выходе, кВт (л.с.) Эксплуатационный диапазон частоты вращения выходного вала, об/мин

Соединение гидротрансформатора с валом дизеля

Размер от основания до оси выходного вала, мм Габаритные размеры, мм:

длина

щирина

высота Масса, кг

СА10-1

СА-30

1,0 1,34

Регулируемый

В2-500ТК-С4

Не более 1,2

Нерегулируемый

Турбонаддув Жидкостного типа Принудительная иод давлением с "сухим" картером 3амкнутая Имеется Нет

Имеется Имеется

10 000 7 000

40 000

2 515

950 1 800 4 800

15 000

1 850 1 036 1 070 1 450

1.1.5. КОМПЛЕКС МЕХАНИЗМОВ АСП ДЛЯ ПРОИЗВОДСТВА СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИЙ ПРИ БУРЕНИИ СКВАЖИН

Комплекс механизмов типа АСП (табл. 1.17) предназначен для механизации и частичной автоматизации сиуско-иодъемных операций. Он обеспечивает:

совмещение во времени подъема и спуска колонны труб и незагруженного элеватора с операциями установки свечей на подсвечник, выноса ее с подсвечника, а также с развинчиванием или свинчиванием свечи с колонной бурильных труб;

механизацию установки свечей на подсвечник и вынос их к центру, а также захват или освобождение колонны бурильных труб автоматическим элеватором.

В табл. 1.18 приведен перечень работ, выполняемых механизмами АСП.

Схема расположения механизмов АСП на буровой показана на рис. 1.41. На кронблочной площадке установлены амортизаторы 1 и верхний блок 2 или кронщтейн поворотный 17 механизма подъема, направляющие

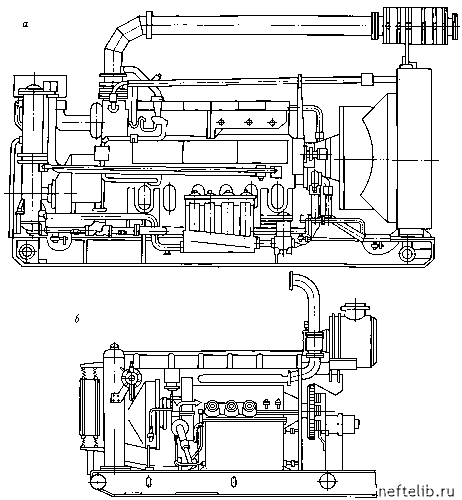

Рис. 1.39. Дизель-гидравлический агрегат СА10-1 (а) и дизельная установка В2-500ТК-С4 (б)

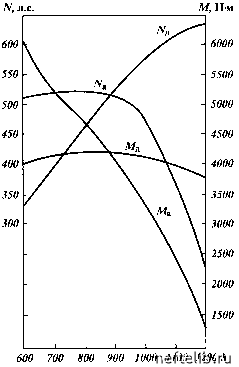

Рис. 1.40. Внешние характеристики дизеля 6ЧН21/21 и агрегата СА10-1:

д, Мд - соответственно мощность и крутящий момент дизеля; а, Ма - мощность и крутящий момент агрегата; n - частота вращения выходного вала, об/мин

Показатели

Буровая установка

Длина свечи, м Автоматический элеватор Грузоподъемность механизма подъе-ма свечи, кН, в зависимости от дав-ления воздуха:

0,3 МПа 0,7 МПа 1,0 МПа

Максимальный ход стрелы механизма расстановки свечей, мм Максимальный ход тележки влево и вправо, мм

Мощность электродвигателя для привода тележки и стрелы, кВт Диаметр стальных труб, на работу с которыми рассчитаны механизм захвата свечи и автоматический элеватор, мм:

бурильных

утяжеленных

Таблица 1.18

Перечень работ, выполняемых механизмами АСП

канаты 3 центратора, магазин 4, нижний блок 5 механизма подъема, центратор 8, механизм расстановки свечей 9, механизм захвата свечей 10, канат механизма подъема 11. На площадке буровой расположены подсвечник 6, блок цилиндров механизма подъема 7, автоматический буровой ключ 13, ротор 15 с пневматическими клиньями. К талевому блоку подвещен автоматический элеватор 12. Пост АСП 14 размещен на площадке подсвечника. Бурильные свечи 16 устанавливаются на подсвечник.

В табл. 1.19, 1.20 приведены перечень и массовая характеристика узлов, участвующих в работе комплекса механизмов АСП.

Таблица 1.19

Перечень узлов, не входящих в комплекс АСП
