Крутящий момент на подъемном валу Л/, кН ivi I I I I I I I

400 800 1180 1590 1980 2590 3020 3450 4100 Нагрузка на крюке при подъеме Q, кН

I I \ I I I I I I I I

590 1170 1730 2330 3190 3750 4250

Нагрузка на крюке при спуске Q, кН

1000 г 277

800 \-

§ 400

200 V-

•200 [

10 20 30 40 50 60 70 80 Крутящий момент на столе ротора, кН м

I I I I I

4,38 10,5 20 23,8

Крутящий момент на двигателе, кНм

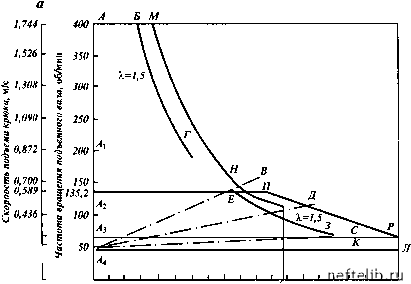

Рис. 1.18. Характеристика основных механизмов буровой установки БУ6500/400ЭР:

а - характеристика подъемного механизма: АБГ -характеристика привода при подъеме от одного электродвигателя "напрямую"; АМН - характеристика привода при подъеме от двух электродвигателей "напрямую"; А2ПР - характеристика привода при подъеме от двух электродвигателей через обводную трансмиссию; А4В - характеристика при скорости спуска 0,7 м/с; А4Д - характеристика при скорости спуска 0,5 м/с; А4С - характеристика при скорости спуска 0,2-0,3 м/с; б - механическая характеристика привода ротора; 1 - рабочий режим; 2 - режим работы с увеличенным моментом на столе ротора

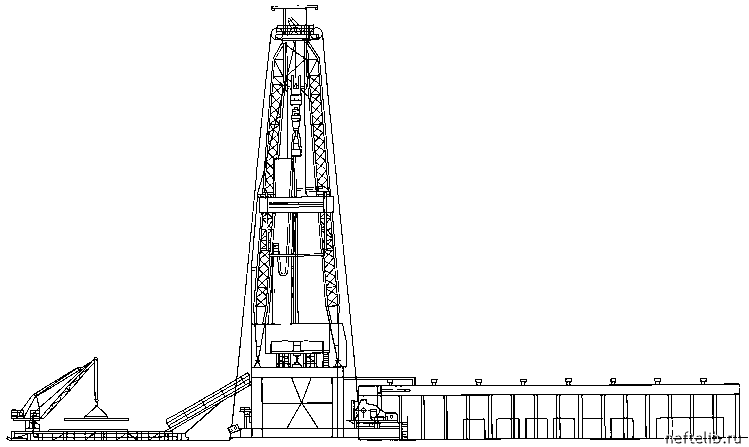

Рис. 1.19. Буровая установка БУ8000/500ЭР

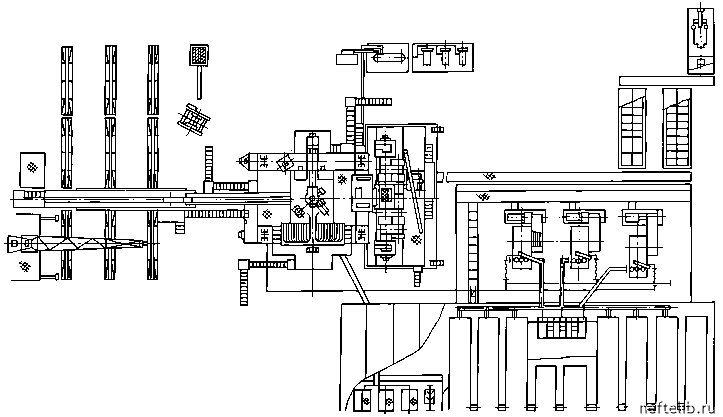

Рис. 1.20. Буровая установка БУUNOC-500ДE
