определенного диаметра, обеспечивающий необходимую величину крутя- щего момента для данного соединения штанг.

Так, для штанг 16 мм устанавливается маховик диаметром 21 мм, для штанг 19 и 22 мм - диаметром 30 мм, а для штанг 25 мм - оба маховика вместе.

Ключ механический универсальный КМУ-50 (рис. 7.7) предназначен для механизации операций по свинчиванию и развинчиванию, удержанию колонны насосно-компрессорных труб при текущем ремонте скважин.

Ключ состоит из блока вращателя с электроприводом, спайдера с бло- ком клиньев и блока управления электроприводом.

Вращатель - двухступенчатый редуктор с прямозубой цилиндрической передачей, рабочим органом которого является разрезное колесо с уста- новленным на нем водилом. Корпус вращателя и разрезное колесо имеет прорезь для пропуска насосно-компрессорных труб.

Привод ключа КМУ-50 электрический инерционный взрывобезопас- ный с питанием от промысловой сети напряжением 380 В. Электродвига- тель ключа типа В100 442-5 исполнения ВЗТ-4В мощностью 3 кВт. Ключ оснащен блоком управления электропривода с кабелем КРПСН 3x4-1x2,5.

Вращатель с электроприводом прикреплен быстросъемными зажимами к поворотной стойке, состоящей из плиты-кронштейна, приваренного к спайдеру.

Инерционное устройство позволяет регулировать величину крутящего момента на водиле ключа путем установки соответствующих сменных ма- ховиков. Управление электроприводом - посредством магнитного пускателя и кнопочного поста управления.

Полуавтоматический спайдер состоит из разрезного корпуса, сменных блоков клиньев для труб диаметром 60; 73 и 89 мм, рукоятки управления и хомута. К корпусу спайдера приварен кронштейн для установки вращателя.

Ключ механический универсальный КМУ-ГП-50 (см. рис. 7.7) предна- значен для механизации операций по свинчиванию и развинчиванию, удержанию колонны насосно-компрессорных труб при текущем ремонте скважин.

Ключ состоит из блока вращателя с гидравлическим приводом от подъемной установки, спайдера с блоком клиньев и блока управления гид- ромотором привода типа 3103.56 - 20.

Ключ трубный КТГУ-М (рис. 7.8) применяется при механизированном свинчивании и развинчивании труб с помощью автоматов АПР-2ВБ, АПР-ГП и механических ключей КМУ. Ключ состоит из рукоятки 5 и створки 3, шарнирно соединенных с челюстью 6 при помощи пальца 2. При надевании ключа на трубу створка 3 проворачивается вокруг пальца 2 и под действием пружины 4 плотно прижимается сухарями 1 к трубе.

Ключ трубный двухшарнирный КТДР-73 (рис. 7.9) применяется в процессе подземного и капитального ремонта скважин для свинчивания и развинчивания насосно-компрессорных труб как при использовании ме- ханических ключей, так и при работе вручную, для чего ключ снабжен до- полнительной рукояткой. Ключ также выполнен с шаровыми фиксаторами сменной плашки и дополнительной рукоятки, что способствует быстрос- менности этих элементов при необходимости их замены.

Ключ трубный одношарнирный КОТ (рис. 7.10) предназначен для проведения монтажно-демонтажных промысловых работ, а также для свинчи-

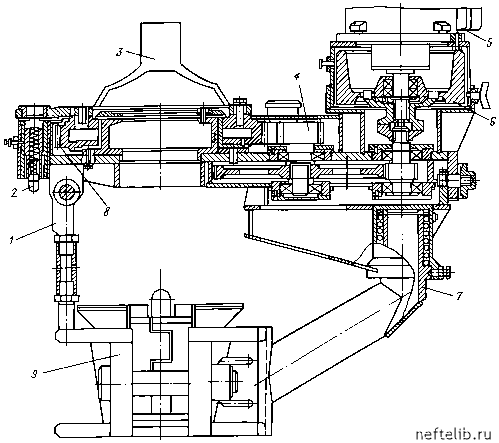

Рис. 7.7. Ключи механические универсальные

КМУ-50 и КМУ-ГП-50:

1 - блокировочная ру - коятка; 2 - механизм совмещения прорезей шестерни и корпуса; 3 -водило; 4 - редуктор; 5 - электропривод; 6 -сменный маховик; 7 -кронштейн; 8 - враща- тель; 9 - спайдер

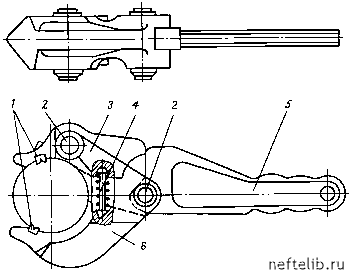

Рис. 7.8. Ключи трубные типа КТГУ-М (КТГУ-М48, КТГУ-М60, КТГУ-М73, КТГУ-М89):

1 - сухарь; 2 - палец; 3 - створка; 4 - пру- жина; 5 - рукоятка; 6 -челюсть

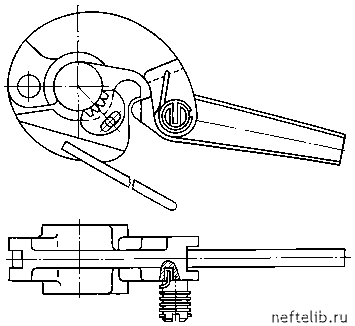

Рис. 7.9. Ключ трубный двухшарнирный КТДР-73

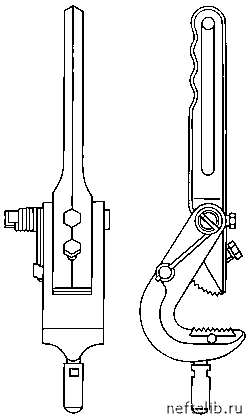

Рис. 7.10. Ключи одношарнирные трубные КОТ 48-89, КОТ 89-132
