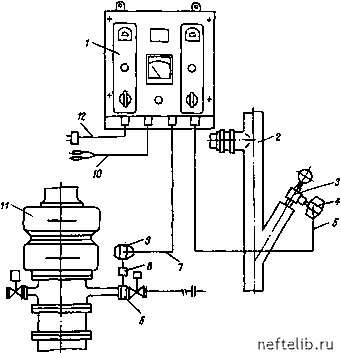

Рис. 8.29. Схема монтажа сигнализатора газопроявления (СГП):

/ - индикатор; 2 - стояк буровой установки; 3 - тройник; 4, 9 - датчики давления первого и второго каналов; 5, 7 - соединительный кабель; 6 - инструментальный фланец; 8 - вентиль высокого давления; 10 - кабель соединительный к регистратору; 11 - блок превенторов (устье скважины); 12 - шнур сетевой



ОБОРУДОВАНИЕ УСТЬЯ СКВАЖИНЫ

На устье скважины в процессе ее строительства устанавливают оборудование обвязки обсадных колонн, состоящее из колонных головок двух типов - однофланцевых и двухфланцевых (рис. 9.1).

Колонные головки, как и обсадные трубы, являются неотъемлемой частью конструкции скважины как инженерного сооружения. Они предназначены для подвески очередной обсадной колонны, герметизации и контроля давления в кольцевом пространстве между соседними колоннами труб. Кроме того, на колонные головки в процессе бурения скважины передается вес блока превенторов и бурильной колонны при ее подвешивании на плашки, а при заканчивании скважины - разгружается вес неза -

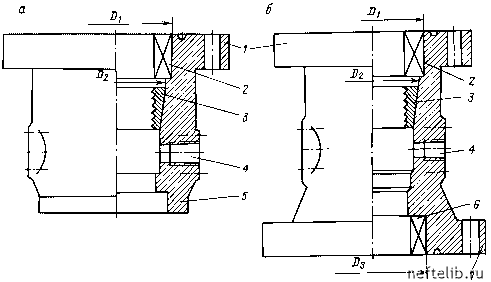

Рис. 9.1. Колонные головки но ГОСТ 30196-94:

а - однофланцевая нижняя; б - двухфланцевая промежуточная или верхняя; 1 - корпус с верхним фланцем; 2 - верхний уплотнитель; 3 - трубодержатель клиньевой; 4 - боковой отвод; 5 - нижняя часть корпуса, соединяемая с обсадной трубой на резьбе, сваркой или другим способом; б - нижний уплотнитель; 7 - нижний фланец



цементи рованной части обсадных колонн и передается вес фонтанной арматуры с обвязкой.

Основные параметры однофланцевых и двухфланцевых колонных головок, установленные ГОСТ 30196-94, приведены в табл. 9.1 и 9.2.

Таблица 9.1

Основные параметры однофланцевых колонных головок

Условный диаметр прохода верхнего фланца, мм

Рабочее давление, МПа

Условный диаметр обсадных труб, на которые устанавливается колонная головка, мм

Условный диаметр об-сад - ных труб, закрепляемых в трубодержате -ле, мм

14; 21+ 35

От 168 до 194

От 114 до 127

14; 21; 35

От 219 до 245

От 114 до 146

14; 21; 35

От 219 до 273

От 114 до 194

14; 21; 35

От 299 до 351

От 114 до 273

14; 21; 35

От 377 до 426

От 194 до 340

(480)

От 406 до 473

От 219 до 377

14; 21

От 473 до 530

От 273 до 426

7; 14; 21

От 560 до 720

От 406 до 630

Таблица 9.2

Основные параметры двухфланцевых колонных головок

Верхний фланец

Нижний фланец

Условный диаметр прохода, мм

Рабочее давление,

Условный диаметр прохода, мм

Рабочее давление,

Условный диаметр труб, закрепляемых в трубодержа-теле, мм

14; 21

280 350 425

14; 21 14; 21 14; 21

От 114 до 140 От 114 до 194 От 114 до 194

280 350 425

21; 35 21; 35 21; 35

От 114 до 140 От 114 до 194 От 114 до 194

280 350 425

35; 70 35; 70 35

От 114 до 127 От 114 до 178 От 114 до 194

105 140

280 350

280 350

70; 105 70; 105

105; 140 105

От 114 до 127 От 114 до 168

От 114 до 194

От 114 до 127 От 114 до 168

350 425 540

14; 21 14; 21 14; 21

От 127 до 194 От 140 до 245 От 140 до 245

350 425 540

35 21 21

От 127 до 178 От 140 до 245 От 140 до 245

70; 105

350 425 540

70; 105 35; 70 35

От 140 до 178 От 140 до 194 От 140 до 245

540 680

14; 35 14

От 194 до 340 От 194 до 324

От 194 до 324

От 194 до 299

540 680

21 21

От 219 до 340 От 219 до 377

От 219 до 340

От 273 до 426

От 273 до 426

14; 21

От 340 до 530
