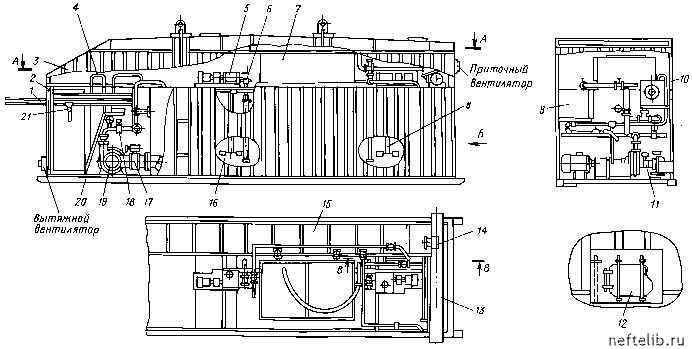

Рис. 2.19. Блок хранения (тип 1):

1 - кран - балка; 2 - балка; 3 - крыша; 4 - лестница; 5, 8 - лопастной перемешиватель; 6 - гидравлический перемешиватель; 7 - резервуар химреагентов; 9 - желоб; 10 - агрегат отопительный; 11 - поворотный дисковый затвор; 12 - сливной люк; 13 - растворопровод; 14 - клапан сливной; 15 - желоб; 16 - емкость; 17, 18 - поворотный дисковый затвор; 19 - электронасосный агрегат ГРА 170/40; 20 - укрытие с рамой; 21 - таль ручная

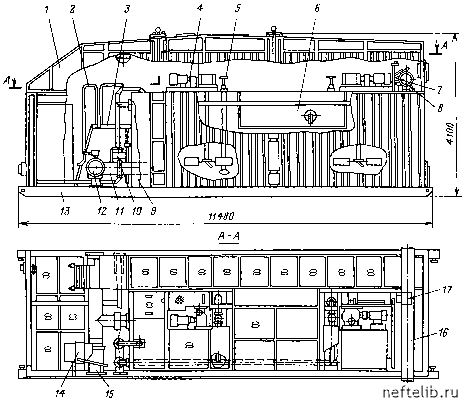

Рис. 2.20. Блок хранения (тип 2):

1 - крыша; 2 - лестница; 3 - площадка; 4 - перемешиватель лопастной; 5 - перемешиватель гидравлический; 6 - отсек; 7 - клапан; 8, 11 - растворопровод; 9 - емкость; 10 - затвор поворотный с ручным приводом; 12 - затвор поворотный с ручным приводом; 13 - укрытие с рамой; 14 - отопительный агрегат; 15 - соединительная муфта растворопровода; 16 - отсек; 17 - перемешиватель лопастной

лями в донной части емкостей; паровыми калориферами для обогрева помещений ЦС; консольно-поворотными балками с талями для вывода из помещения ЦС комплектующего оборудования для ремонта; паровыми и водяными линиями для обмыва, очистки оборудования; кольцевой системой растворопровода, позволяющей осуществлять перекачку бурового раствора из любой емкости и подачу во всасывающую линию буровых насосов.

Эти блоки являются основой для компоновки ЦС, однако АООТ "Вол - гоградский завод буровой техники" по требованию заказчика может исключить отдельные виды комплектующего оборудования, заменить аналогами отечественного или зарубежного производства, дополнить необходимыми системами.

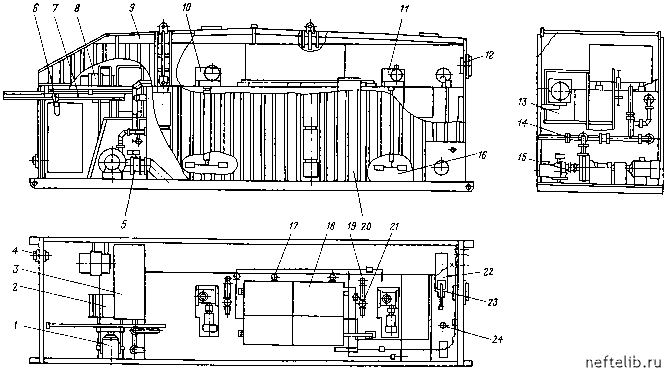

Рис. 2.21. Блок хранения (тип 3):

1 - электронасосный агрегат; 2 - лестница; 3 - площадка; 4 - вытяжной вентилятор; 5 - затвор поворотный с ручным приводом; 6 - таль ручная; 7 - кран-балка для демонтажа центробежных насосов; 8 - агрегат отопительный; 9 - крыша; 10, 11 - перемешиватель лопастной; 12 - вентилятор вытяжной; 13 - желоб; 14, 15 - затвор поворотный дисковый; 16 - емкость; 17 - клапан; 18 - резервуар для химреагентов; 19 -перемешиватель гидравлический; 20 - укрытие с рамой; 21 - задвижка линии гидроперемешивателя; 22 - растворопровод; 23 - сливной кла- пан; 24 - затвор
