Основные технические характеристики вращающихся превенторов

Показатели

Типоразмер вращающегося превентора

ПВ1-С-280x7

ПВ1-С-350x7

ПВ1-С-425x7

ПВ6-С-280x14

Диаметр проxодного от

верстия по фланцу, мм

Рабочее давление. МПа;

при вращении

без вращения

14,0

Условный диаметр уп

60, 73, 89, 114, 140

14, 127

лотняемыx бурильныx и

насосно-компрессорныx

труб, мм

Габаритные размеры

695x775x475

695x775x475

695x775x475

1220x940x605

(высота, длина, ширина),

Масса, кг

1200

Завод-изготовитель

Опытное производство СевКавНИПИгаза

Воронежский

меxанический

завод

и байонетная гайка. Вращающийся ствол герметизируется с неподвижным корпусом системой резиновыx манжетныx уплотнений, предотвращающиx проникновение промывочной жидкости в подшипниковый узел.

8.4. ФЛАНЦЕВЫЕ КАТУШКИ И КРЕСТОВИНЫ

Для соединения с колонной головкой, а также между собой плашеч-ныx, кольцевого и вращающегося превенторов используются соединительные и переxодные фланцевые катушки и крестовины. Основные xарактеристики соединительныx и переxодныx фланцевыx катушек и крестовин приведены в табл. 8.10.

Таблица 8.10

Технические характеристики автоматических соединительных и переходных фланцевых катущек и крестовин

Условный диаметр проxода, мм

Типоразмер фланцевого соединения, мм x МПа

Высота фланцевой катушки, мм

Высота крестовины, мм

230x35

230x70

280x70

350x35

Примечание. Вые

425x21

:ота крестовины опреде

лена с отводами диамет]

эом 80 мм.

8.5. УСТАНОВКИ ГИДРОУПРАВЛЕНИЯ ПРОТИВОВЫБРОСОВЫМ ОБОРУДОВАНИЕМ

Установки предназначены для оперативного дистанционного управления превенторами и гидроуправляемыми задвижками.

Противовыбросовое оборудование комплектуется станциями гидропри-



Технические характеристики станций гидроуправления превенторами

Показатели

Типоразмер станции гидроуправления

ГУП-14

СУ21-625

СУ21-875

СУ21-1375

СУ25-1250-ОПЮс

Рабочее давление жидкос

14,0

25,0

25,0

25,0

25,0

ти в пневмогидроаккуму-

ляторах, МПа

Количество точек управле

Вместимость масляного ба

1500

1500

1400

1400

ка, л

Давление зарядки азотом

10,0

10,0

10,0

10,0

пневмогидроаккумулято-

ров, МПа

Объем жидкости в пнев-

могидроаккумуляторах при

номинальном рабочем дав

лении л

Тип основного насоса

Акси

Плунжер

Плунжер

Плунжер

Плунжерный

ально-

порш

невой

Тип привода вспомогатель

Пневма

Пневма

Пневма

Пневматиче

ного насоса

тический

тический

тический

ский

Количество регулирующих

клапанов шт

Мощность электропривода

11,0

34,0

34,0

34,0

17,0

основного насоса. кВт

Производительность ос

17,1 и

новного насоса, л/мин

50,0

Габаритные размеры (дли

на, ширина, высота), мм:

основного пульта и на

2090х

4500х2100х

4500х2100х

4500х2100х

4650х2100х2660

сосной аккумуляторной

х1490х

х2700

х2700

х2700

станции

х1770

вспомогательного пульта

440х

760х410х

760х410х

760х410х

570х180х730

х1030х

х200

х200

х200

xl883

Масса, кг;

основного пульта и на

1530

5450

6000

7500

5700

сосной аккумуляторной

станции

вспомогательного пульта

27,5

комплекта трубопрово

3500

3500

3500

3132

дов длиной 30 м

Завод-изготовитель

Воткинский завод

ЦКБ "Титан"

ВЗБТ

вода типов ГУП-14, СУ14-916, СУ21-625, СУ21-875 и СУ21-1375. Кроме того, ЦКБ "Титан" разработана СУ-25/10-1250-ОП10с.

Технические характеристики станций гидроуправления превенторами приведены в табл. 8.11, а общий вид станции ГУЛ 14 показан на рис. 8.11. Принципиальная гидравлическая схема гидроуправления превенторами дана на рис. 8.12. Гидроуправление состоит из насосно-аккумуляторного блока с основным пультом управления, вспомогательного пульта и соединительных металлических трубопроводов с шарнирными соединениями.

Пневмогидроаккумуляторы служат для накапливания гидравлической энергии за счет сжатия инертного газа с целью сокращения времени на операции дистанционного закрывания-открывания уплотнительных элементов плашечных и кольцевого превенторов и задвижек манифольда и обеспе-

15-3479 225



23 Z* 2S 2Б


28 27

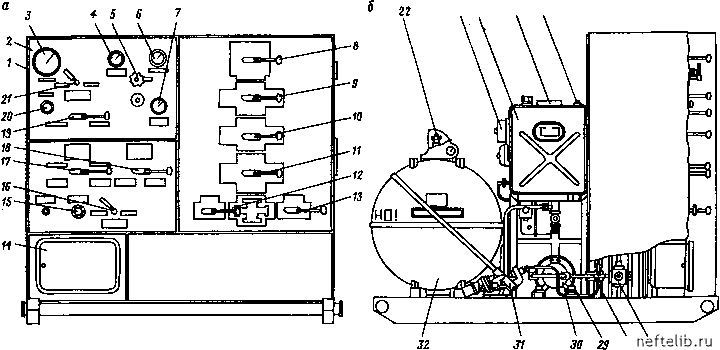

Рис. 8.11. Станция гидроуправления ГУП 14 ОАО "ВЗБТ":

а - пульт основной; б - гидроаккумуляторная станция с основным пультом; / - корпус; 2 - панель приборов; 3, 4, 6, 7 - манометры; 5 - клапан редукционный; 8-13, 17-19 - рукоятки управления; 14 - электрооборудование; 15 - вентиль; 16, 21 - блок кранов; 20 - выключатель; 22 -вентиль; 23 - звонок громкого боя; 24 - бак масляный; 25 - заливная горловина; 26 - щуп; 27 - клапан предохранительный; 28 - обратный клапан; 29 - электродвигатель; 30 - насос аксиально-поршневой; 31 - насос ручной; 32 - пневмогидроаккумулятор
