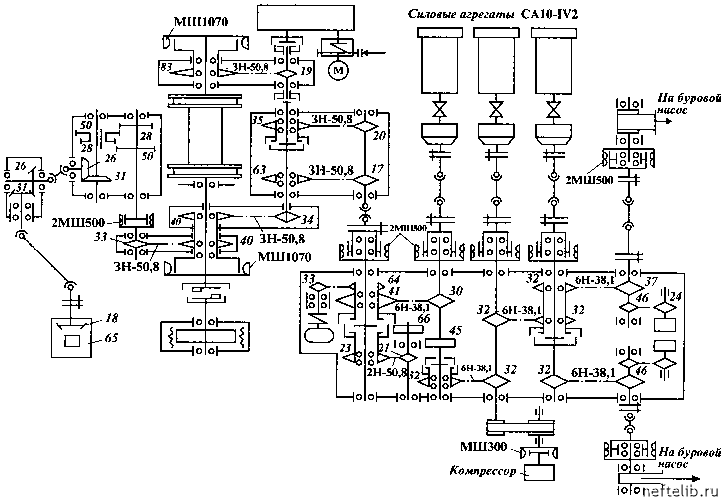

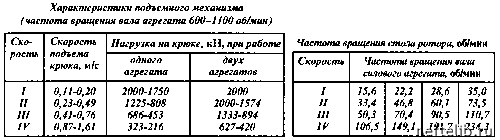

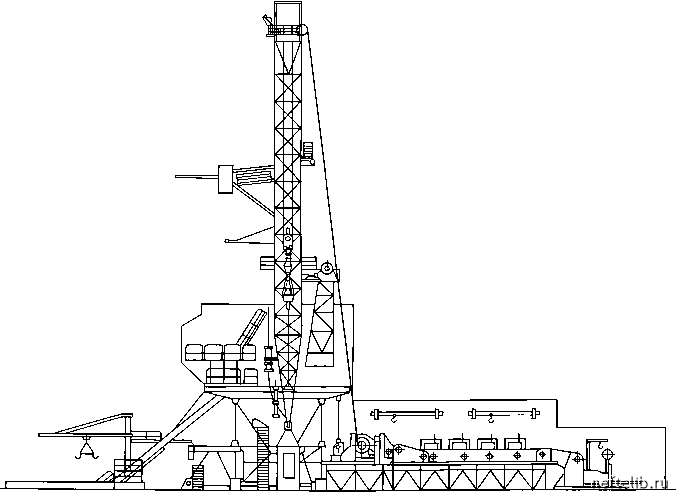

Главная Переработка нефти и газа Р1и4с. 1.9. Кинематическая схема буровой установки БУ3200/200ДГУ-1М (1У, 1Т) Рис. 1.9. Продолжение дулями) на трейлерах и поагрегатно транспортом общего назначения. Для установок кустового исполнения (К), предназначенных для бурения сква - жин на грунтах с низкой несущей способностью, предусмотрена возмож- ность перемещения оборудования в пределах куста блоками с помощью специальных устройств входящих в комплект поставки. В табл. 1.1 даны технические характеристики буровых установок и наборов бурового оборудования, в табл. 1.2 указаны основные комплек- тующие механизмы и агрегаты. На рис. 1.1-1.28 приведены общий вид и кинематические схемы уста- новок с характеристиками подъемной системы и ротора. Характеристики буровых насосов рассмотрены далее. В буровых установках с дизель-электрическим приводом БУUNOC500ДE и БУUNOC320ДE в качестве источника энергии использу - ются дизель - электрические станции фирмы Caterpillar, а для очистки бу - рового раствора - оборудование зарубежных фирм. 1.1.1. БУРОВЫЕ ЛЕБЕДКИ Буровые лебедки конструкции Уралмашзавода, имеющие различные приводные системы, характеризуются высокой приводной мощностью, оп- тимальными соотношениями диаметра бочки барабана и талевого каната, оборудованы надежными тормозными системами и регуляторами подачи долота на забой, а также механизмами для правильной укладки талевого каната на барабане. Шифр лебедок следует читать так: ЛБУ22-720 - лебедка буровая Уралмашевская, натяжение ходового конца талевого каната 22 т (220 кН), расчетная мощность на входном валу лебедки 720 кВт. В некоторых шиф- рах указывается только расчетная мощность (например, ЛБУ3000). Шифр вспомогательного тормоза: ТЭИ - 710-45 - тормоз электриче - ский индукционный, 710 - расстояние от основания лебедки до оси (мм), 45 - максимальный тормозной момент (кН-м); УТГ-1450 - уралмашевский тормоз гидродинамический, активный (максимальный) диаметр - 1450 мм. В табл. 1.3 приведены параметры буровых лебедок, а на рис. 1.29 -общий вид лебедки ЛБУ37 -1100. Регуляторы подачи долота (РПД), параметры которых приведены в табл. 1.4, позволяют автоматически поддерживать заданную оператором (бурильщиком) скорость подачи инструмента и в случае необходимости мо- 0 1 2 3 [ 4 ] 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 |
||
