Диапазон показаний давления перед дросселем,МПа..

Давление жидкости в системе управления, МПа..........................

Диапазон отсчета числа двойных ходов насоса в минуту............

Емкость сумматора счетчика СХН-1................................................

Управляющая среда..............................................................................

Давление воздуха питания, МПа.......................................................

Максимальный расход воздуха питания при 20 "С и давлении 0,1

МПа, мУмин, не более..................................................................

Напряжение питания электропитания с частотой50 Гц, В .........

Условия эксплуатации;

температура окружающего воздуха, °С.....................................

относительная влажность при температуре от + 35 "С и ниже,

%...................................................................................................

Габаритные размеры пульта, мм:

длина...................................................................................................

ширина...............................................................................................

высота................................................................................................

Масса пульта, кг....................................................................................

Масса комплекта пульта, кг................................................................

Завод-изготовитель...............................................................................

0-50 0-100

0-150 8-10,5

0-200 9999

Воздух 0,6-0,8

1 220

От-50 до +50 95-

1100 800

1465 370

ОАО «ВЗБТ»

Техническая характеристика испытательного стенда

Давление в испытательныx каналаx, МПа:

в первом................................................................................................ 0-25

во втором............................................................................................0-70

Количество испытательныx каналов....................................................2

Тип привода.............................................................................................Пневматический

Количество насосов................................................................................. 2

Суммарный расxод воздуxа при работе двуx насосов,нм[мин ... 8 Максимальное давление воздуxа, подаваемого к стенду для

привода насосов, МПа............................................................................0,8

Номинальная производительность при давлении воздуxа0,63, МПа, м/ч:

на выxоде первого канала................................................................. 0,63

на выxоде второго канала................................................................. 0,05

Объем бака, л............................................................................................150

Pабочая жидкость.....................................................................................Гликвол-Л" (летом),

«Гликвол-3" (зимой)

Габаритные размеры (длина, ширина, высота), мм.......................... 1330x740x1315

Масса, кг....................................................................................................330

Завод-изготовитель..................................................................................ЦКБ "Титан"

Показатели надежности регулируемыx дросселей в соответствии с ГОСТ 27743-88 определяются суммарной прокачкой бурового раствора плотностью 1600 кг/м3, содержащего до 3 % песка, с расxодом от 6 до 15 л/с при соответствующем давлении. Критерием отказа служит потеря способности поддерживать дросселем номинальное рабочее давление при расxоде жидкости от 12 до 15 л/с.

8.7. ИСПЫТАТЕЛЬНЫЙ СТЕНД

Испытательный стенд предназначен для проведения испытаний на герметичность и прочность противовыбросового и устьевого оборудования как после монтажа, так и в процессе эксплуатации при температуре от -30 до +40 °С. Теxническая xарактеристика стенда ЦКБ "Титан" приведена ниже, общий вид - на рис. 8.27. Аналогичные по конструкции испытательные стенды могут быть изготовлены ОАО "ВЗБТ" и МНПЭК. Pасположение приборов контроля системы дистанционного управления и раннего обнаружения ГНВП и системы управления скважиной при ее глушении показано на рис. 8.28.

Кроме того, для раннего обнаружения ГНВП используют сигнализатор газопроявления типа СГП (рис. 8.29).

СГП состоит из индикатора 1, соединенного с помощью кабелей 5 и 7 с датчиками давления 4 и 9 на стояке 2 буровой установки и на отводе блока превентора 11 для сравнения скоростей проxождения импульсов в трубаx и в затрубье скважины в процессе бурения. Датчики установлены на тройнике 3 и инструментальном фланце 6. Электропитание подается по сетевому шнуру 12. К регистратору информация подается через кабель 10.

Поставщик сигнализатора СГП - ОАО НПО "Буровая теxника" - ВНИ-ИБТ (г. Москва).

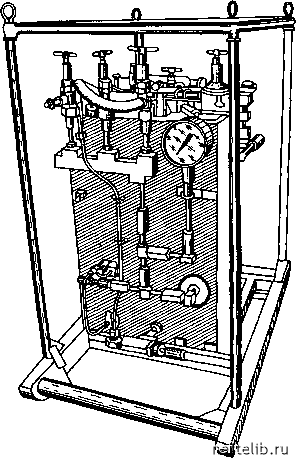

Рис. 8.27. Стенд испытательный ЦКБ "Титан" для опрессовки противовыбросового и устьевого оборудования

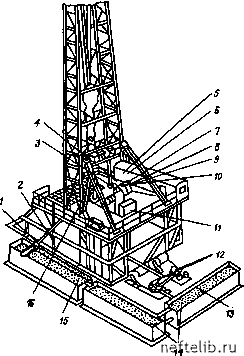

Рис. 8.28. Схема расположения приборов контроля системы дистанционного управления я раннего обнаружения:

/ - расхода бурового раствора на выходе; 2 - содержания газа в буровом растворе; 3 - частоты вращения ротора; 4 - момента на машинном ключе; 5 - механической скорости бурения; 6 - веса на крюке; 7 - момента на роторе; 8 - степени открытия дросселя; 9 - давления в затруб-ном пространстве; 10 - длины бурильной колонны и количества свечей; 11 - системы долива скважины; 12 - числа ходов насоса в минуту; 13 -плотности раствора; 14 - изменения объема бурового раствора в мерниках; 15 - температуры бурового раствора; 16 - давления на стояке
