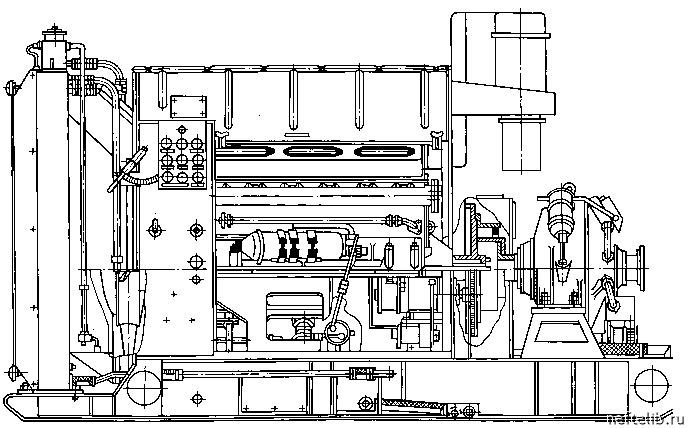

Рис. 1.62. Дизель-гидравлический агрегат САТ-450



Параметры буровых вышек ВЗБТ

Показатели

Б4.01.00.000

Сб01/БУ2500ЭУ

Б1.01.00.000,

Б11.01.00.000, Б11.01.00.000-

Б12.01.00.000

Б12.01.00.000-01

Буровые установки, в которых использова-

БУ1600/100ДГ

БУ2900/175ДГУМ

БУ2900/175ЭП-

БУ2900/175ЭПБМ1

БУ2900/200ЭП

ны буровые вышки

БУ1600/100ЭУ

БУ2900/175ДЭП-

1, БУ2900/175ЭК

Допускаемая нагрузка на крюке, кН

1 000

1 750

1 750

1 750

2 000

Нагрузка на крюке при испытании, кН

1 200

2 100

2 100

2 100

2 400

Рабочая высота (расстояние от стола ротора

38,8

42,1

40,8

41,6

41,6

до подкронблочной рамы), м

Длина свечи, м

25-27

25-27

25-27

25-27

25-27

Расстояние между ногами, м

Сечение ноги вышки

Трехгранное

Четырехгранное

Трехгранное

Четырехгранное

Четырехгранное

Число секций

6+общий наго-

6+общий наголов-

6+общий наголов-

ловник

Диаметр и толщина трубы, мм

140x6

140x6

140x12

140x12

140x12

Соединение секций между собой

Фланцево-хомутовое

Секций - ф

ланцевое, наголовник - на осях

Габариты сечения ноги, мм

1640x1640x1620

1640x2140

1640x1640x1620

1682x2183

1682x2183

Наличие маршевых лестниц

Имеются

Имеются

Имеются

Размеры (см. рис. 1.69), мм:

38 800

42 400

40 800

41 640

41 640

5 300 (8 300)

5 800

5 800

6 000

8 000

3 300 (6 300)

3 300

3 300

2 800

4 800

3 300

4 100

3 370

4 823

4 823

12 800 (15 800)

11 800

15 800

13 900

15 900

3 030 (6 030)

2 600

3 030

9 055

11 055

7 500

9 000

7 500

6 500

6 500

5 855

2 865

5 800

3 300

3 300

Масса, кг:

секции (наибольшая)

1 544

2 520

1 980

4 527

4 527

вышки (без механизма подъема)

15 200

33 300

18 500-18 700

31 520

31 520

вышки (с механизмом подъема)

21 800

42 700

26 300-26 600

33 872

33 881

Полезная площадь магазинов, м2

3,23

4,38

4,28

4,66

4,66

Система подъема вышки

От буровой лебедки

через систему специального полиспаста

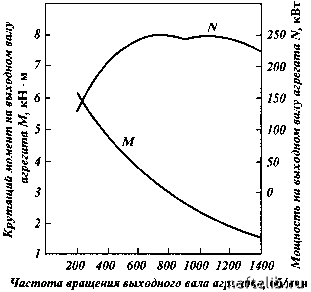

Рис. 1.63. Внешняя характеристика агрегата САТ-450


ходимыми системами их обслуживания. Ниже приведены параметры агрегата, а на рис. 1.62-1.63 - его общий вид и внещняя характеристика.

Параметры буровых выщек ВЗБТ и щтроиов даны в табл. 1.48 и 1.49, схемы - на рис. 1.64-1.66.

Параметры агрегата САТ-450

Турботрансформатор ТТ-560К

Номинальная мощность, кВт (л.с.) ............ -.................................................. 294 (400)

Номинальная частота вращения, об/мин (с-1).............................................. 1350 (22,5)

Диапазон частоты вращения выходного вала при КПД не ниже 70 %.............. 3

Коэффициент трансформации...................................................................... 3,3

Максимальное значение КПД с учетом отбора мощности на насос:

в режиме трансформатора....................................................................... 88±2

в режиме муфты.................................................................................... 77±2

Агрегат

Номинальная мощность на выходном валу, кВт (л.с).................................... 250 (340)

Эксплуатационный диапазон частоты вращения выходного вала, об/мин........ 550-1350

Соединение турботрансформатора с валом дизеля ......................................... С помощью

................................................................................................................ эластичной муфты

Размер от основания до оси выходного вала, мм........................................... 760

Габаритные размеры, мм:

длина.................................................................................................... 3257

щирина ................................................................................................. 1472

высота................................................................................................... 2075

Масса, кг................................................................................................... 4221

Параметры бурильных штропов

Таблица 1.49

Обозначение

Допускаемая рабочая нагрузка пары щтропов, кН

Испытательная нагрузка пары щтроиов, кН

Однострунный

Сб39-6

1750

2200

БУ80БрД-2

Двухструнный

39-46В1

1000

1250

БУ75Бр
