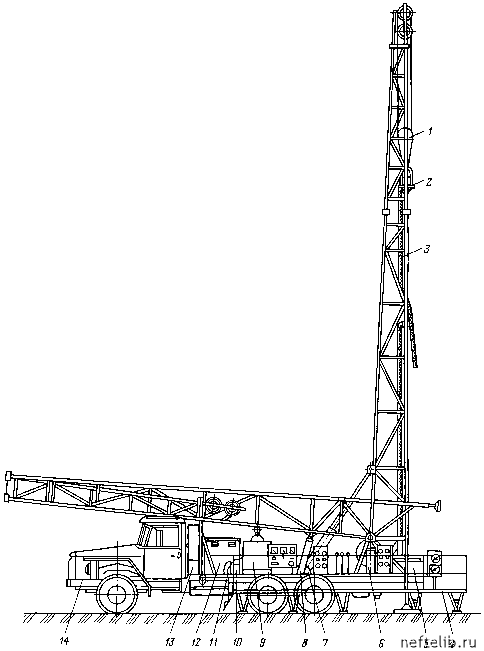

Рис. 3.6. Буровая установка УРБ12У:

1 - талевый блок; 2 - вертлюг; 3 - буровой рукав; 4 - рабочие площадки; 5 - ротор буровой; 6 - лебедка; 7 - коробка передач; 8 - гидродомкрат подъема мачты; 9 - насос буровой; 10 -раздаточный редуктор; 11 - генератор; 12 - приводной двигатель; 13 - топливный бак; 14 -автомобиль "Урал-4320"

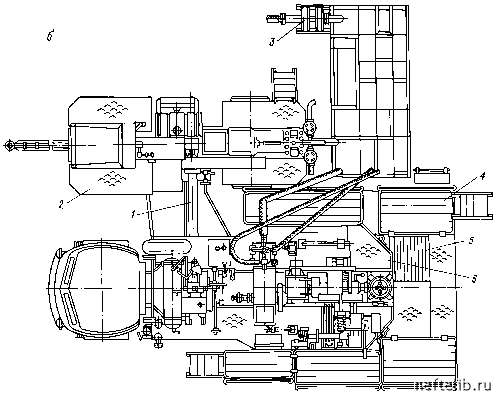

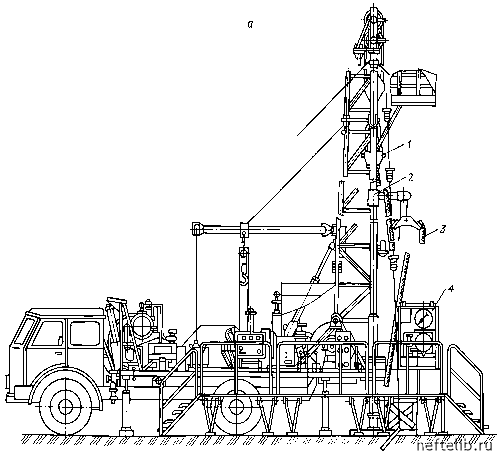

Рис. 3.7. Буровая установка 1БА15Н:

а - общий вид: вертлюг с траверсой; 2 - рабочая труба; 3 - буровой рукав с подвеской; 4 -установка индикатора массы; б - расположение оборудования: 1 - карданный вал с ограждением; 2 - насосно-силовой блок; 3 - глиномешалка; 4 - буровые мостки; 5 - подсвечник; 6 -буровой блок

Цилиндры механизма зажима и подачи долота питаются от маслонасоса установки.

Управление установкой осуществляется с пульта, на котором расположены органы оперативного управления и приборы контроля процесса бурения.

Установка УРБ-12У (рис. 3.6) предназначена для бурения структурно-поисковых скважин вращательным способом с очисткой забоя скважины промывкой.

В отличие от УРБ - 3A3 буровой блок установки УРБ-12У монтируется на шасси автомобиля "Урал".

С помощью установки 1БА15Н (рис. 3.7) ведется бурение структурно-поисковых скважин вращательным способом с очисткой забоя скважины промывкой.

Установка состоит из бурового блока, смонтированного на шасси ав- томобиля типа МАЗ, и насосно-силового блока, установленного на авто- мобильном прицепе. Привод механизмов бурового блока - от ходового двигателя автомобиля.

Па раме бурового блока размещены складывающаяся мачта с направ- ляющими под вертлюг полатями для вертикальной установки труб и опор- ными винтовыми домкратами для разгрузки шасси автомобиля во время бурения, коробка отбора мощности, коробка передач, лебедка, ротор, бу- ровой насос, гидравлические домкраты подъема мачты, генератор, ком- прессор, гидравлические и пневматические устройства.

Отбор мощности на механизмы бурового блока осуществляется от трансмиссии автомобиля через коробку отбора мощности, соединенную карданной передачей с коробкой передач бурового блока.

Привод бурового насоса, лебедки и ротора - от коробки передач. Привод электрогенератора, компрессора и маслонасоса - от коробки отбо- ра мощности.

Пасосно-силовой блок состоит из дизельного двигателя, конического редуктора и бурового насоса, смонтированных на двухосном автомобиль- ном прицепе. Пасосно-силовой блок, связанный карданной передачей с коробкой отбора мощности бурового блока, может быть использован в ка- естве привода механизмов бурового блока (в случае выхода из строя или остановки для профилактики его двигателя).

Ротор и лебедка имеют три прямых и один обратный диапазон частоты вращения, изменение которых осуществляется вводом в зацепление соот- ветствующей пары шестерен коробки передач бурового блока.
