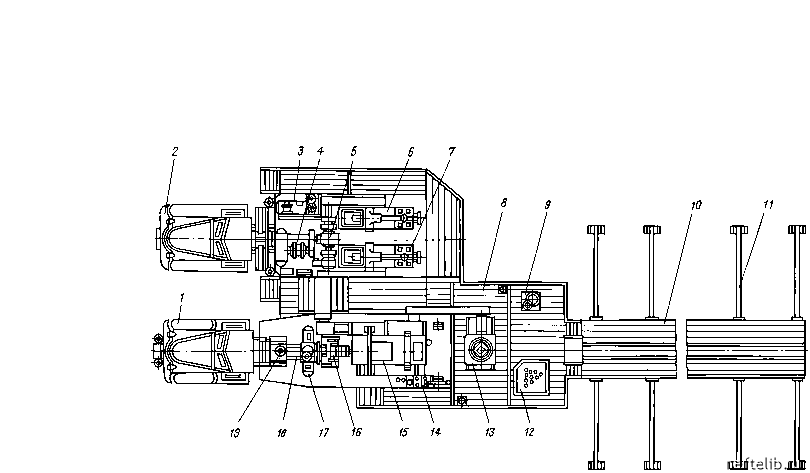

Рис. 3.8. Буровая установка УБВбООН:

1 - лебедочно-мачтовый блок;

2 - насосный блок; 3 - компрессор; 4 - генератор; 5 -трансмиссия насосного блока; 6, 7 - буровые насосы; 8 - рабочая площадка; 9 - устройство забуривания шурфа; 10 -мостки; И - стеллажи для труб; 12 - подсвечник; 13 - ротор; 14 - пульт управления; 15 - буровая лебедка; 16 - вспомогательная лебедка; П - компрессор; 18 - трансмиссия ле-бедочно-мачтового блока; 19 -маслобак

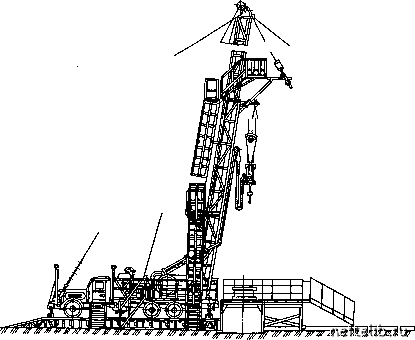

Рис. 3.8. Буровая установка УБВ600Н:

1 - лебедочно - мачтовый блок; 2 - насосный блок; 3 - компрессор; 4 - генератор; 5 - трансмиссия насосного блока; 6, 7 - буровые насосы; 8 - рабочая площадка; 9 - устройство забуривания шурфа; 10 - мостки; 11 - стеллажи для труб; 12 - подсвечник; 13 - ротор; 14 - пульт управления; 15 - буровая лебедка; 16 - вспомогательная лебедка; 17 - компрессор; 18 - трансмиссия лебедочно-мачтового блока; 19 - мас- лоблок

Аебедка - однобарабанная, с фрикционной двухдисковой муфтой, цепным приводом, одноленточным тормозом с ретинаксовыми колодками и вспомогательной катушкой.

Ротор - с неконсольным расположением главных опор одного типоразмера; привод - от карданной передачи. Для подъема мачты на высоту, позволяющую откинуть кабину автомобиля при неработающем двигателе, буровой блок оборудован маслонасосом с ручным приводом, питающим гидродомкрат аварийного подъема мачты.

Буровая установка оснащена средствами для механизированного развинчивания бурильных труб, выноса их на мостки, производства погру-зочно-разгрузочных работ и подтаскивания тяжестей.

Средства механизации включают приспособление для развинчивания бурильных труб ротором, устройство для подтаскивания грузов, грузоподъемное устройство для ремонтных работ, вспомогательную катушку, механизм забуривания шурфа и устройство для продувки манифольда.

Управление установкой осуществляется с пульта, на котором расположены органы оперативного управления и приборы контроля процесса бурения.

Установка УБВ600Н (рис. 3.8) предназначена для бурения структурно - поисковых скважин вращательным способом с очисткой забоя скважины промывкой.

Установка состоит из трех основных блоков: лебедочно-мачтового, насосного и блока рабочей площадки с мостками и стеллажами для труб. Аебедочно - мачтовый и насосный блоки, смонтированные на шасси автомобиля КрАЗ, приводятся в действие от его двигателя.

На раме лебедочно-мачтового блока установлены мачта с полатями, лебедка, раздаточный редуктор, трансмиссия привода лебедки, гидродомкраты подъема мачты, компрессор, пневматические и гидравлические устройства.

Отбор мощности на механизмы лебедочно-мачтового блока осуществляется от трансмиссии автомобиля через коробку отбора мощности, соединенную карданной передачей с раздаточным редуктором. Привод компрессора, маслонасоса, питающего гидродомкраты подъема мачты, гидро-раскрепителя и гидромотора устройства для забуривания шурфа - от раздаточного редуктора. Привод лебедки - через карданную передачу, трансмиссию и цепную передачу. Привод бурового ротора, установленного на рабочей площадке, - от вала барабана лебедки цепными передачами через промежуточный вал.

На раме насосного блока смонтированы два буровых насоса с всасывающими и напорными линиями, центральный и спаривающий редукторы, трансмиссия, электрогенератор, резервный компрессор, системы пневматического управления, пневматические и электрические устройства.

Отбор мощности на механизмы насосного блока осуществляется от трансмиссии автомобиля через коробку отбора мощности, связанную карданной передачей с центральным редуктором. Привод электрогенератора -от центрального редуктора через клиновые ремни. Привод спаривающего редуктора и трансмиссии - от центрального редуктора через шинно-пневматические муфты. Привод буровых насосов - от трансмиссии и спаривающего редуктора через клиноременную передачу. Привод резервного компрессора - от индивидуального электродвигателя.

Спаривающий редуктор соединен карданной передачей с трансмис-
