Рис. 1.21. Кинематическая схема привода основных механизмов буровых установок БУ8000/500ЭР и БУUNOC-500ДE

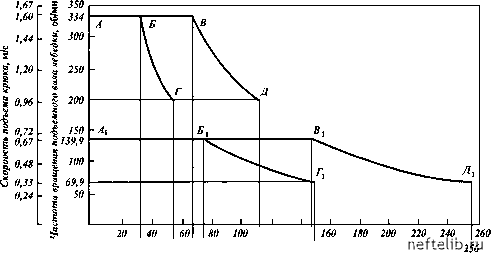

Рис. 1.22. Характеристики основных механизмов буровой установки БУ8000/500ЭР:

а - характеристика сиуско-иодъемного механизма; АВД - характеристика привода при подъеме от двух электродвигателей напрямую; АБГ - характеристика привода при подъеме от одного электродвигателя напрямую; АБГ - характеристика привода при подъеме от одного электродвигателя через обводную трансмиссию; АБД - характеристика привода при подъеме от двух электродвигателей через обводную трансмиссию; б - характеристика привода ротора: 1 - режим максимального момента ротора; 2 - режим работы при Mстои = 0,5 Mmax ротора; 3 - режим при стои = 0,3 Mmax ротора; 4 - режим при Mстои = 0,15 Mmax ротора

I по 1401

34 56 67 75 112 148150

Крутящий момент на подъемном валу лебедки М, кН-м

Нагрузка на крюке при подъеме Q, кН

1310 2650

Нагрузка на крюке при спуске кН

10 20 30 40 50 60 70 80 Крутящий момент на столе ротора Мр, кН м

t I I I

142 6,84 11,40 22,80

Крутящий момент на валу двигателя Мд, кН м
