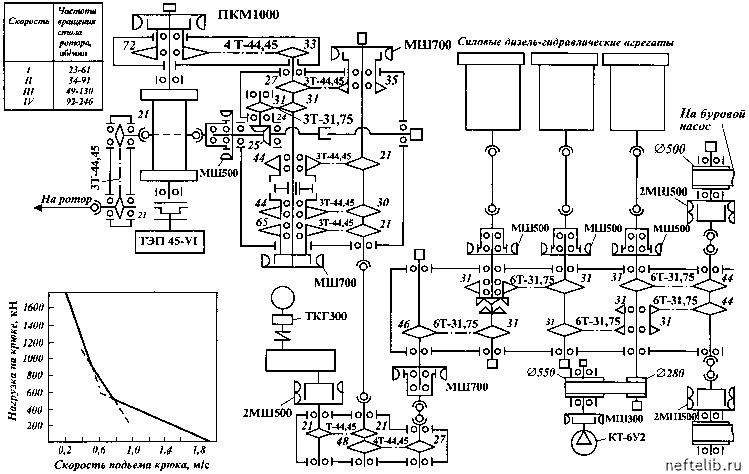

Рис. 1.47. Кинематическая схема буровой установки БУ2500/1600ДГУМ-1

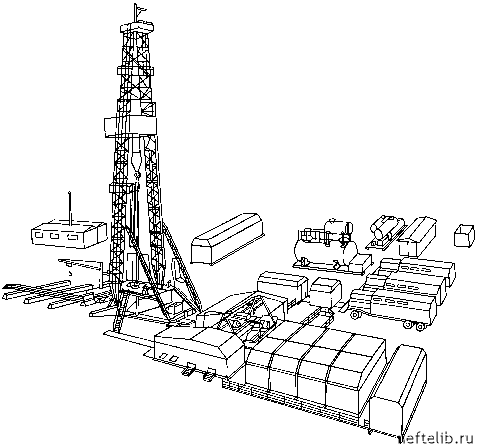

Рис. 1.48. Буровая установка БУ2900/175ДЭП-2

комплектация укрытиями в холодном или утепленном исполнении с системами обогрева рабочих помещений;

возможность кустового бурения скважин в грунтах с низкой несущей способностью (установки кустового исполнения).

Указанные качества буровых установок подтверждаются многолетней практикой их эксплуатации в различных регионах - от Крайнего Севера до тропиков.

В зависимости от класса и назначения установки перевозятся крупными блоками на специальных транспортных средствах (тяжеловозах), секциями или модулями на трейлерах соответствующей грузоподъемности, поагрегатно транспортом общего назначения. Установки кустового исполнения (К) перемещаются в пределах куста блоками с помощью специальных устройств, входящих в комплект поставки. Буровая установка БУ2900/ 175ЭПБМ1 спроектирована в блочно-модульном варианте.

В табл. 1.38 даны параметры буровых установок, а в табл. 1.39 - основные комплектующие механизмы и агрегаты (для базовых моделей). В зависимости от пожелания заказчика возможны варианты.

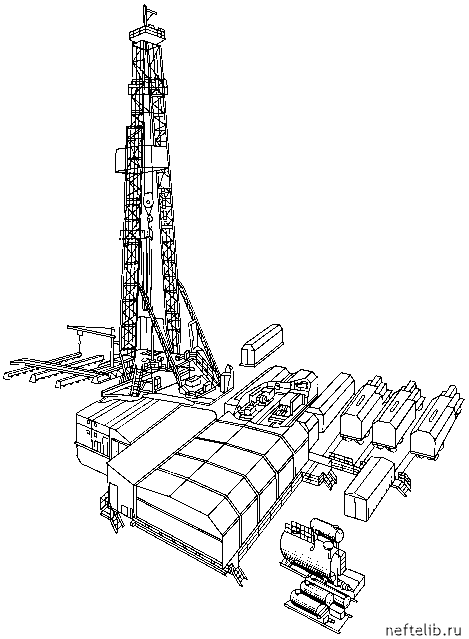

Рис. 1.49. Буровая установка БУ2900/175ДЭП-3

На рис. 1.45-1.53 приведены общие виды и кинематические схемы бу-ро-вых установок с характеристиками подъемной системы и привода ротора.

В табл. 1.40 приведены параметры буровых лебедок, на рис. 1.54 - общий вид лебедки Сб.02/ЛБ-750.
