Рис. 7.2. Клиновой пневматический захват ПКРО560М:

1 - вкладыш; 2 - клинья с державками; 3 - обсадная труба; 4 - центратор; 5 - кольцо с планками; 6 - линия пневмосистемы буровой установки; 7 - приводная часть от клинового захвата

Техническая характеристика

Допускаемая нагрузка (осевая), кН..................................................................... 3200

Условный диаметр захватываемых труб, мм:

минимальный...................................................................................................... 48

максимальный..................................................................................................... 203

Габариты, мм............................................................................................................ 1770x820x1500

Масса с клиньями (для труб диаметром 140, 127, 114 мм), кг........................ 1550

Клиновой пневматический захват ПКРО560М (рис.7.2) предназначен для механизированного захвата в роторах Р560 и Р700 (с промежуточной вставкой) обсадных труб, а также бурильных труб при спуске обсадных колонн секциями.

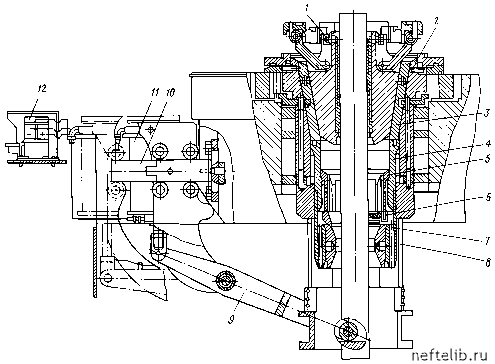

Рис. 7.3. Клиновые пневматические захваты ПРКБО560 и ПКРБО700:

I - клинья; 2 - корпус; 3 - разъемный вкладыш; 4 - неразъемный вкладыш; 5 - шестерня; 6 -обтиратор; 7 - центратор; 8 - кольцо с планками; 9 - рычаг; 10 - подроторный кронштейн;

II - цилиндр управления; 12 - кран управления

Техническая характеристика

Допускаемая нагрузка (осевая), кН..................................................................... 2000

Условный диаметр захватываемых труб, мм:

минимальный...................................................................................................... 140

максимальный..................................................................................................... 340

Габариты, мм............................................................................................................ 1517x750x750

Масса с клиньями (для труб диаметром от минимального до максимального), кг..................................................................................................................... 1630

Клиновые пневматические захваты типа ПКРБО (рис. 7.3 и 7.4) пред - назначены для механизированного, частично автоматизированного захвата в роторе насосно - компрессорных, бурильных, утяжеленных и обсадных труб, передачи вращения от ротора бурильной колонне через встроенный роликовый зажим, проведения работ без трудоемких операций по снятию и установке клиньев, вкладышей, зажимов ведущей трубы, смазке и очистке наружной поверхности труб на буровых установках 7 - го класса для ПКРБ0560 и 8 - го класса для ПКРБ0700, 9 - го и 10 - го классов для ПКРБ0950 и 11-го класса для ПКРБ01260. В табл. 7.1 приведены технические характеристики захватов этих типов.

Рис. 7.4. Клиновые пневматические захваты ПКРБО950 и ПКРБО1260:

1 - корпус; 2 - разъемные вкладыши; 3 - клинья; 4 - неразъемный вкладыш; 5 - верхний центратор; 6 - обтиратор; 7 - нижний центратор; 8 - кольцо с плашками; 9 - рычаг; 10 - кран управления; 11 - цилиндр управления; 12 - подроторный кронштейн

Таблица 7.1

Технические характеристики клиновых пневматических захватов

Изготовитель пневматических клиновых захватов ПКР560М, ПКРБ0560, ПКРБ0700, ПКРБ0950, ПКРБ01260 - А0 "Волгабурмаш".
