К преимуществам использования блока относятся сокращение времени приготовления растворов, возможность одновременного смешивания и диспергирования (эмульгирования) компонентов раствора за один цикл циркуляции жидкости, исключение потерь материалов, экологичность процесса приготовления химреагентов, буровых растворов и спецжидкостей, механизация и безопасность работ, простота обслуживания и эксплуатации, возможность организовать оборотное водоснабжение на буровой.

БЛОК ПРИГОТОВЛЕНИЯ БУРОВЫХ РАСТВОРОВ И СПЕЦЖИДКОСТЕЙ БПР-2

Блок приготовления буровых растворов и спецжидкостей БПР-2 предназначен для приготовления буровых растворов, химических реагентов и различных технологических жидкостей при строительстве и капитальном ремонте скважин. Применяется в составе циркуляционных систем буровых установок всех классов, а также с установками для капитального ремонта скважин и другими техническими средствами. Общий вид блока приведен на рис. 2.11.

Техническая характеристика БПР-2

Объемная производительность приготовления химреагентов, технологических жидкостей и буровых растворов, м3/ч........................................ 10/15

Полезный объем резервуара, м3........................................................................ 10

Пределы изменения плотности буровых растворов и спецжидкостей,

г/см3 ......................................................................................................................... 0,8-2,2

Мощность установленного оборудования, кВт............................................... 45

Габариты, мм.......................................................................................................... 5880x2600x2590

Масса, кг ................................................................................................................. 6000

Блок обеспечивает сокращение времени приготовления растворов, одновременное смешивание и диспергирование (эмульгирование) компонентов раствора за один цикл циркуляции жидкости, исключение потерь материалов, экологичность процесса приготовления химреагентов, буровых растворов и спецжидкостей, механизацию и безопасность работ, простоту обслуживания и эксплуатации, возможность организовать оборотное водоснабжение на буровой.

БЛОК ОБЕЗВОЖИВАНИЯ БУРОВЫХ РАСТВОРОВ

Блок обезвоживания буровых растворов (рис. 2.12) предназначен для удаления избытка бурового раствора из циркуляции, ликвидации его после окончания бурения скважины, а также для обезвоживания слива из центрифуги при регенерации барита из бурового раствора.

Блок состоит из манифольда двух емкостей объемом 3 м3 каждая для приготовления растворов коагулянта и флокулянта. Емкости оснащены механическими перемешивателями с червячным редуктором и двумя насосами для подачи растворов в манифольд. Манифольд обвязан также с насосами для подачи воды и бурового раствора. Смесь бурового раствора, воды, коагулянта и флокулянта подается на осадительную шнековую центрифугу, где разделяется на твердую фазу и воду, пригодную после обработки для использования в системе водоснабжения буровой или слива на местность.

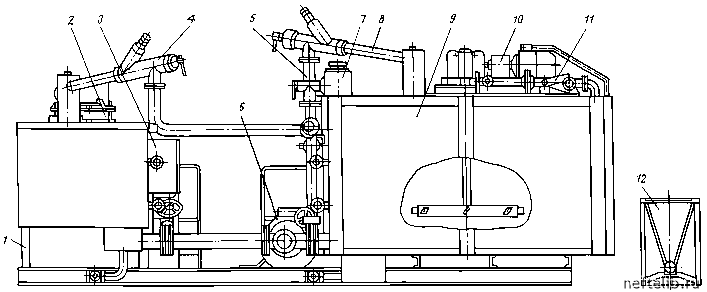

Рис. 2.11. Схема блока приготовления буровых растворов и спецжидкостей БПР-2:

1 - резервуар химреагентов; 2 - механический перемешиватель; 3 - шкаф электроуправления; 4 - гидравлический смеситель; 5 - коллектор; 6 - электронасосный агрегат; 7 - шаровый диспергатор; 8 - гидравлический смеситель; 9 - основной резервуар; 10 - механический переме- шиватель; 11 - гидравлический диспергатор ДГ-2; 12 - воронка смесительная переносная

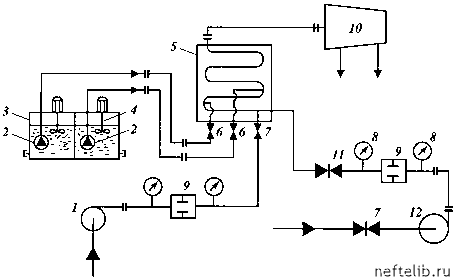

Рис. 2.12. Блок обезвоживания буровых растворов:

1 - водяной насос; 2 - дозировочный насос; 3 - блок хранения флокулянтов; 4 - механический перемешиватель; 5 - манифольд; 6 - кран; 7 - вентиль; 8 - манометр; 9 - расходомер; 10 - центрифуга; 11 - задвижка; 12 - шламовый насос

Блок может применяться автономно в комплекте с центрифугой или встраиваться в циркуляционную систему с использованием центрифуги, если она имеется в блоке очистки.

МОБИЛЬНАЯ ЦИРКУЛЯЦИОННАЯ СИСТЕМА

Мобильная циркуляционная система (рис. 2.13) предназначена для бу - рения мелких скважин или использования при капитальном ремонте скважин с дополнительной емкостью для хранения бурового раствора.

Система изготовлена на базе платформы-прицепа. Для привязки к буровой установке приемная емкость насосного блока устанавливается у устья скважины на поверхности земли или с заглублением. Буровой раствор бессальниковым насосом подается через регулятор на вибросито и центрифугу 6 для очистки с последующим сливом в емкость. Транспорт шлама на расстояние до 5 м осуществляется транспортером 8. Емкость может использоваться для приготовления бурового раствора. В зависимости от условий бурения система оснащается насосом с подачей от 12 до 25 л/с.

По требованию заказчика мобильная циркуляционная система поставляется с укрытием или без него. Транспортер в транспортном положении помещается внутри укрытия. При необходимости система может быть укомплектована техникой и технологией отверждения шлама для последующего его вызова или планировки на местности.

ПРОМЕЖУТОЧНЫЙ БЛОК

Промежуточный блок (рис. 2.14) предназначен для хранения необхо - димого объема бурового раствора. На емкостях блока установлены два ме-банических и два гидравлических перемешивателя. Последние подсоединены
