БУРОВЫЕ АГРЕГАТЫ И УСТАНОВКИ ДЛЯ ГЕОЛОГО-РАЗВЕДОЧНОГО

БУРЕНИЯ

3.1. САМОХОДНЫЕ УСТАНОВКИ С ПОДВИЖНЫМ ВРАЩАТЕЛЕМ ДЛЯ БУРЕНИЯ СТРУКТУРНО-ПОИСКОВЫХ И ГЕОФИЗИЧЕСКИХ СКВАЖИН НА НЕФТЬ И ГАЗ

Буровые установки УШ-2Т4 и УШ-2Т4П (рис. 3.1) предназначены для бурения геофизических скважин шнековым способом в труднодоступных районах в условиях умеренного климата.

Установкой УРБ-4Т (рис. 3.2) производится бурение геофизических и структурно - поисковых скважин на нефть и газ вращательным способом с промывкой, продувкой забоя или транспортировкой разрушенной породы на поверхность шнеками.

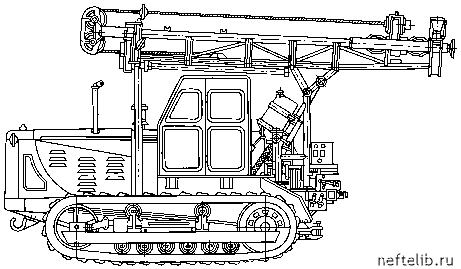

Рис. 3.1. Буровая установка УШ2Т4

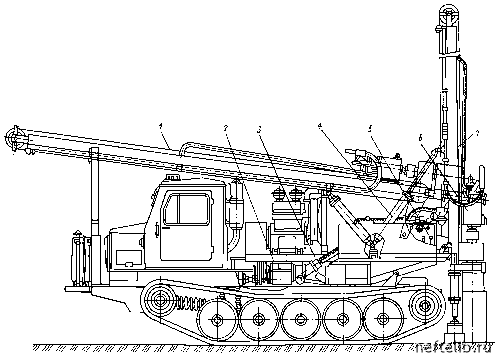

Рис. 3.2. Буровая установка УРБ-4Т:

1 - мачта; 2 - раздаточная коробка; 3 - рама; 4 - цилиндр подъема мачты; 5 - пульт управления; 6 - вращатель; 7 - талевая система

Транспортной базой установки служит трелевочный трактор, на котором установлена мачта 1 и смонтированы установочная рама 3, цилиндр подъема мачты 4, раздаточная коробка 2, промежуточный вал, пульт управления 5, обвязка гидросистемы, каретка, установка опорных домкратов, патрон для шнеков, элеватор, вращатель 6, талевая система 7, герметизатор, шламозащитное устройство и сальник.

Установка УРБ-2А2Д (рис. 3.3) предназначена для бурения геофизических скважин вращательным способом с очисткой забоя скважины промывкой, продувкой или транспортировкой разрушенной породы на поверхность шнеками.

С помощью установки УРБ-2А2 (рис. 3.4) осуществляется бурение геофизических и структурных скважин вращательным способом с очисткой забоя скважины промывкой, продувкой или транспортировкой разрушенной породы на поверхность шнеками.

Установка смонтирована на шасси автомобиля ЗИA-131A повышенной проходимости и приводится в действие от его двигателя.

На раме установки размещены мачта с подвижным вращателем, гидродомкратом перемещения вращателя и опорными гидравлическими домкратами, гидродомкрат подъема мачты, раздаточная коробка, буровой насос или компрессор, гидравлические устройства и пульт управления.

Отбор мощности на механизмы буровой установки производится от трансмиссии автомобиля через коробку отбора мощности, связанную кар-

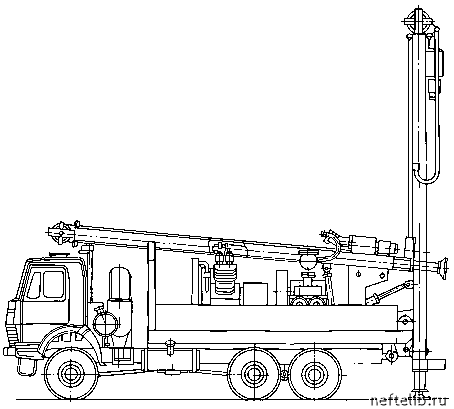

Рис. 3.3. Буровая установка УРБ2-А2Д

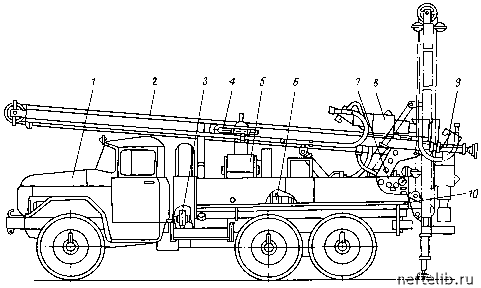

Рис. 3.4. Буровая установка УРБ-2А2:

1 - автомобиль ЗиЛ-131; 2 - мачта; 3 - коробка отбора мощности; 4 - гидроцилиндр подъема мачты; 5 - буровой насос; 6 - раздаточная коробка; 7 - пульт управления; 8 - подвий вращатель; 9 - опорные домкраты; 10 - рама 139
