Продолжение табл. 6.3

Тип установки (комплекса)

Параметры

УНБ-125х40

азота

кислорода

Газосодержание, % Расход воды, м3/ч При нагнетании природного, факельного и попутного газа, не содержащего сероводород и избыточном давлении на приеме до 6 (до 10) МПа:

подача газа,

м3/мин

наибольшее давле

ние, МПа Газосодержание, % Расход воды, м3/ч При работе установки в насосном режиме:

наибольшее давле

ние нагнетания,

наибольшая подача (идеальная), дм3/с Габаритные размеры, мм

Масса, кг

УБНКА-9/160 (УБН-160х40 и УКИ-

9/15)

УБНКА-9/250 (УБ14-125-25-Г

или УБ9-125-20-К и УКИ-

9/15)

УБН-160х40

УКМ-9/15

87-97

Не более 12

До 98,8

Не более 6,3

УБ9-125-20-К

63,0

22,8

10 150х 2700х х3225 17 000

До 63

До 30

87-97

До 98,8

Не более 6,3

УБ14-125-25-Г

До 99,7

Не более 6,3

40,0

21,5

9900х2500х х3700 16 000

10 550х2750х

х3760 20 000

До 20 До 99,77

Не более 6,3

26,0

150х2700х х3225 16 000

(до 10 МПа)

До 25 До 99,7

Не более 6,3

25,0

17,2

9900х2500х х3700 17 500

Изготовитель насосно-бустерных, компрессорно-мембранных, азотных установок - НПАК "Ранко".

Установка насосно-бустерная УБН-160х40 (рис. 6.5) предназначена для нагнетания промысловых жидкостей, природного и попутного газа, газоводо-нефтяных смесей под давлением до 40 МПа, а также для приема и нагнетания инертной в контакте с углеводородной среде азотно-кислородной смеси в скважину или другой объект.

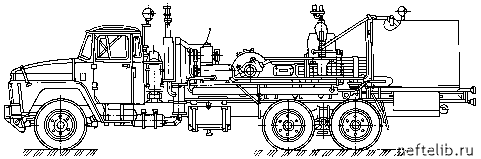

Рис. 6.5. Установка насосно-бустерная УБН-160х40

Установка включает двухпоршневой насос высокого давления, оснащенный для нагнетания газов и газожидкостных смесей бустерным устройством, дозировочный насос, смонтированный на месте водоподающего насоса и обвязанный на приеме с мерной емкостью установки, а на выкиде - с бустерным насосом.

Монтажной базой для размещения оборудования установки служит шасси автомобиля КрАЗ-65101, при этом двигатель автомобиля используется в качестве привода двухпоршневого насоса марки 9Т с бустерным устройством и дозировочного насоса марки НБ4-160/63.

Установка оснащена системой контроля за следующими параметрами: давлением на приеме и на выкиде установки; давлением на выкиде дозировочного насоса; числом оборотов дизеля.

Технические данные установки приведены в табл. 6.3.

Установка компрессорно-мембранная УКМ-9/15 предназначена для обеднения воздуха кислородом до взрывобезопасной в контакте с углеводородом средой (газом, нефтью) концентрации и подачи такой инертной смеси под давлением 1,5 МПа на прием насосно-бустерной установки или компрессора высокого давления.

Установка может применяться самостоятельно в случаях, когда имеется необходимость в сжатом воздухе давлением до 2,5 МПа или азотно-кислород-ной смеси с содержанием азота до 97 % при давлении 1,3-1,8 МПа.

Применяется установка при строительстве и эксплуатации нефтяных и газовых скважин в следующих технологических операциях:

вызове притока флюида опорожнением при освоении скважин;

опрессовке трубопроводов и оборудования;

испытании эксплуатационных колонн на герметичность понижением уровня;

вскрытии продуктивных пластов с использованием газожидкостных смесей (пен и аэрированных жидкостей);

цементировании с использованием аэрации и пеноцементов; пенокислотной обработке призабойной зоны; промывке песчаных пробок пеной.

Установка УКМ-9/15 включает воздушный оппозитный трехступенчатый компрессор с приводом от двигателя шасси и газоразделительный мембранный блок, обеспечивающий обогащение воздуха азотом до взрывобезопасной концентрации.

Монтажной базой для размещения оборудования установки служит шасси автомобиля КрАЗ-260, двигатель автомобиля используется в качестве привода оппозитного трехступенчатого компрессора марки 2ВМ4-15/25С.

УКМ-9/15 оснащена системой автоматики, обеспечивающей ее защиту от перегрузок по следующим параметрам: превышению давления и температуры по ступеням компрессора; снижению содержания азота (превышению содержания кислорода) по сравнению с установленным пределом; падению давления масла в системе смазки компрессора; превышению температуры охлаждающей компрессор жидкости.

Технические данные установки приведены в табл. 6.3.

Установка самоходная бустерная насосно-компрессорная газовая УБ9-125-20-К предназначена для нагнетания газожидкостных смесей с использованием атмосферного воздуха, промыслового (природного, попутного газа с содержанием сероводорода не более 6 %) газа или азота от внешних источников с давлением не менее 0,5 МПа и жидкостей (при предельном давлении нагнета-

ния до 20 МПа) при выполнении технологических операций строительства, эксплуатации и капитального ремонта скважин.

Установка включает бустерный насос высокого давления, компрессор, подпорный насос, мерную емкость, трубный теплообменник и манифольд.

Монтажной базой для размещения оборудования установки служит шасси автомобиля КрАЗ-250, при этом двигатель автомобиля используется в качестве привода бустерного насоса марки 9Т-Б, воздушного компрессора марки 4ВУ1-5/9, а также подпорного насоса НБ4-160/63.

Технические данные установки приведены в табл. 5.3.

Установка самоходная бустерная насосно-компрессорная газовая УБ14-125-25-Г предназначена для нагнетания газожидкостных смесей с использованием атмосферного воздуха, промыслового (природного, попутного газа с содержанием сероводорода не более 6 %) газа или азота от внешних источников с давлением 0,5-10 МПа и жидкостей (при предельном давлении нагнетания до 25 МПа) при выполнении технологических операций строительства, эксплуатации и капитального ремонта скважин.

Установка включает бустерный насос высокого давления, подпорный насос, мерную емкость, успокоитель потока, нагнетательный, приемный и вспомогательные трубопроводы, приемный газопровод.

Монтажной базой для размещения оборудования установки служит шасси автомобиля КрАЗ-250, при этом двигатель автомобиля используется в качестве привода бустерного насоса марки 14Т2-Б, а также подпорного насоса НБ-

320/10.

Технические данные установки приведены в табл. 6.3.

Установки (комплексы) бустерно-насосные компрессорные азотные УБНКА-9/160 и УБНКА-9/250 предназначены для обеднения воздуха кислородом до взрывобезопасной концентрации в условиях азотно-кислородной смеси и нагнетания этой смеси в скважину или другой объект в ходе выполнения технологических операций.

Область применения установок типа УБНКА - строительство и эксплуатация нефтяных и газовых скважин. Круг выполняемых при этом технологических операций определяется технической возможностью использования в работе конструктивно связанных между собой их основных составляющих элементов - двух самоходных агрегатов (установок): компрессорно-мембранной установки УКМ-9/15 производительностью 9 м3/мин при давлении до 1,5 МПа; бустерно-насосной установки УБН-160х40 для УБНКА-9/160 и УБ14-125-25-Г

(или УБ9-125-20-К) для УБНКА-9/250.

Технические данные установки приведены в табл. 6.3.

6.4. САМОХОДНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ

Компрессорные станции предназначены для сжатия атмосферного воздуха и нагнетания сжатого воздуха в процессе бурения скважин и вскрытия продуктивных нефтяных, газовых и газоконденсатных пластов с использованием газообразных агентов (воздуха, аэрированных буровых растворов и пен), освоения и капитального ремонта скважин, испытания и очистки нефте- и газопроводов, а также (при необходимости применения сжатого воздуха в случаях, указанных в технической характеристике) при проведении инженерно-строительных, ремонтных, дорожных и других работ.

Самоходная компрессорная станция СД-9/101М (рис. 6.6). Все оборудование станции смонтировано на общей раме, установленной на шасси ав-
