Рис. 1.16. Буровые установки БУ5000/450 ЭР-Т БУ5000/450ДЭР-Т:

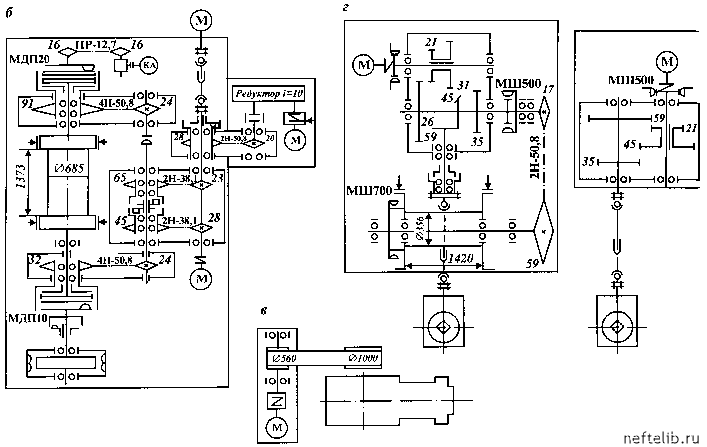

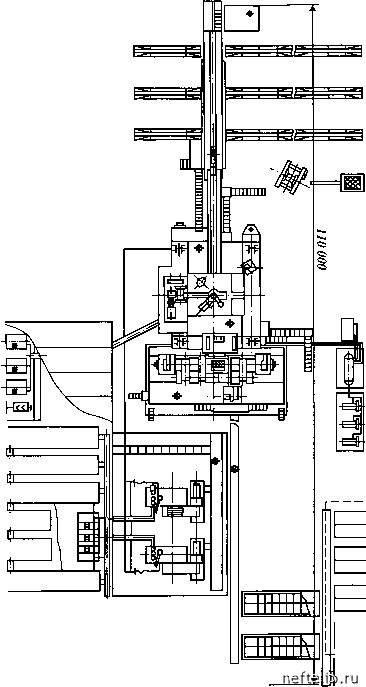

а - план расположения; б - кинематическая схема снусконодъемного агрегата; в - кинематическая схема привода бурового насоса (2 комплекта); г - кинематические схемы вариантов привода ротора; 1 - энергоблок с дизель-генератором производства западных фирм

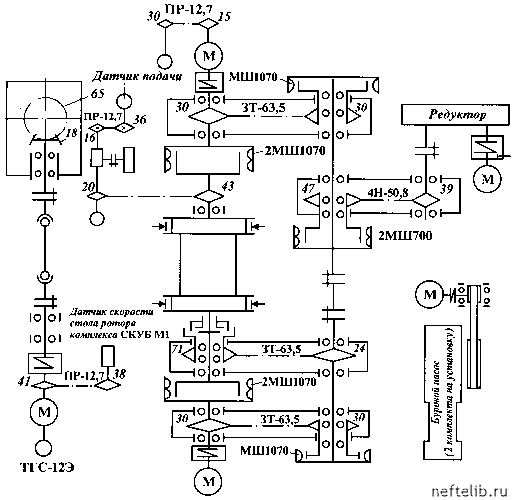

Рис. 1.17. Кинематическая схема буровой установки БУ6500/400ЭР
