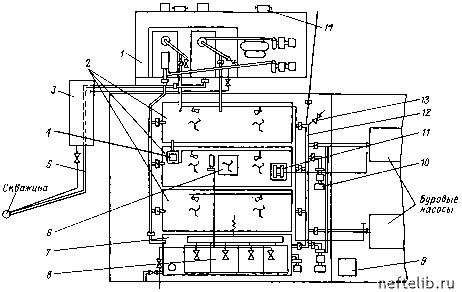

Рис. 2.4. Схема циркуляционной системы ЦС3200ЭУК-2М-У1:

1 - блок очистки; 2 - промежуточный блок; 3 - емкость долива; 4 - гидросмеситель; 5 - растворопровод; 6 - блок приготовления химреагентов; 7 - емкость для воды; 8 - резервуары химреагентов; 9 - шкаф управления; 10 - подпорный насос; 11 - диспергатор; 12 - нижний коллектор; 13 - патрубок подсоединения нефтепровода; 14 - кронштейн подвески блока очистки

В последние годы АООТ "Волгоградский завод буровой техники" раз - работал и освоил выпуск циркуляционных систем, предназначенных для комплектации буровых установок собственного производства (табл. 2.5-2.6). Эти системы выпускаются в виде блок-модулей полной заводской готовности, что обеспечивает их быстрый монтаж и демонтаж.

2.2. БЛОКИ ЦИРКУЛЯЦИОННЫХ СИСТЕМ

2.2.1. БЛОКИ ЦИРКУЛЯЦИОННЫХ СИСТЕМ ПРОИЗВОДСТВА ДАООТ "ХАДЫЖЕНСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД" И ОАО НПО "БУРЕНИЕ"

БЛОКИ ОЧИСТКИ ДЛЯ ЦИРКУЛЯЦИОННЫХ СИСТЕМ

Блоки очистки предназначены для ведения буровых работ по малоотходной или безамбарной технологии и входят в состав циркуляционных систем буровых установок всех классов. Они обеспечивают очистку буровых растворов от шлама с размером частиц более 5 мкм, обработку на центрифуге сливов песко- и илоотделителя с выделением шлама пониженной влажности, регенерацию барита, его многократное использование при бурении и выведение из бурового раствора избытка коллоидной фазы, а также регенерацию барита после завершения бурения скважины, переработку избытков бурового раствора с его разделением на оборотную воду и шлам пониженной влажности, дегазацию буровых растворов.

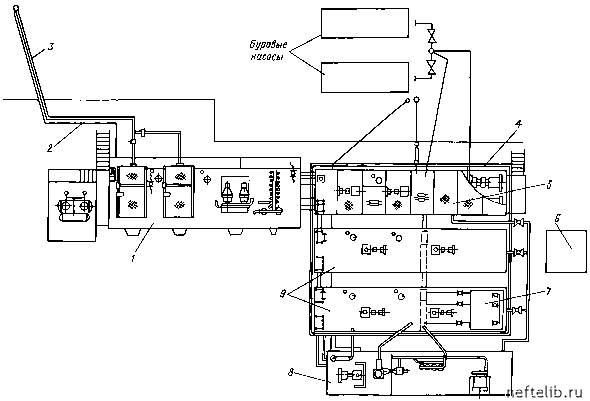

Рис. 2.5. Схемы циркуляционных систем ЦС3200-У1 и ЦС3200-01-У1:

1 - блок очистки; 2 - трубопровод долива; 3 - растворопровод; 4 - укрытие; 5 - приемный блок; 6 - блок распределительного устрой- ства; 7 - резервуар химреагентов; 8 - блок приготовления и обработки бурового раствора; 9 - промежуточный блок

Комплектность циркуляционных систем буровых установок производства АООТ ВЗБТ машиностроительный завод"
