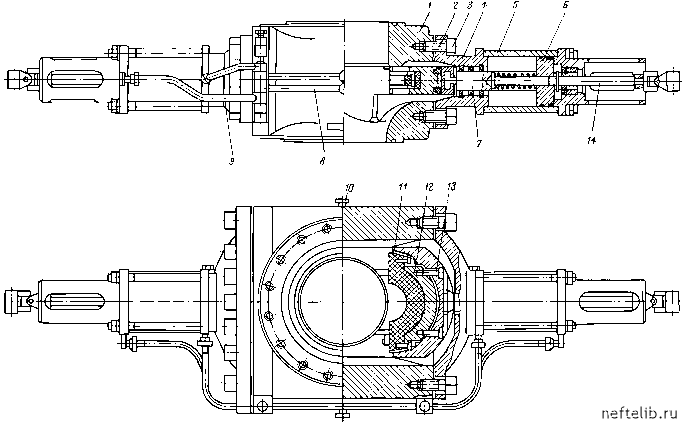

Рис. 8.2. Плашечный превентор с гидроуправлением ОАО ВЗБТ:

1 - корпус; 2 - резиновые прокладки; 3 - винты; 4 - откидные крышки; 5 - гидроцилиндр; б - поршень; 7 - шток; 8 - коллектор; 9 - трубопровод; 10 - паропроводы; l1 - резиновые уплотнения плашек; l2 - сменные вкладыши; 13 - корпус плашки; 14 - фиксирующий винт

lA, 1

10, lOA

16G 12

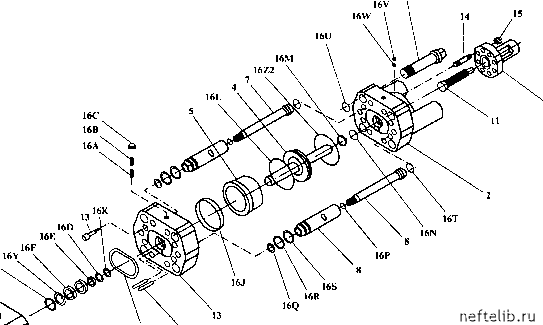

Рис. 8.3. Превентор нлашечный сдвоенный (Ду # 180 мм, Ру # 70 МПа) Воронежского механического завода:

1 - корпус; 1А - фланец корпуса; 1Е - боковые отводы из под плашек с фланцами; 2 -крышка; 3 - промежуточный фланец корпуса; 4 - поршень гидроцилиндра; 5 - гидроци - линдр; б - поршень для открытия крышки; 7 - поршень для закрывания крышки; 8 - ци - линдр для открытия крышки; 9 - болт крышки; 10 - корпус фиксатора плашки; 11 - фикса - тор плашки; 12, 14 - шпильки; 13 - болт крепления крышки и промежуточного фланца кор - пуса; 15 - гайка; 1бА - обратный клапан с уплотнением; 1бВ - втулка с уплотнением; 1бС -пробка с уплотнением; 16D, Е, F, I, Q, К, L, М, N, Р, R, S, U, Т, Z - кольца уплотнительные
