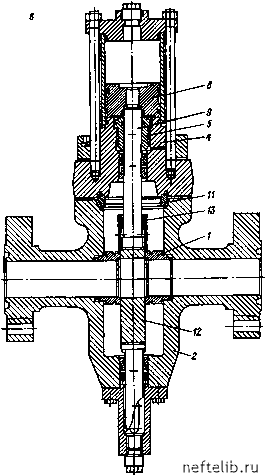

Рис. 8.22. Продолжение Таблица 8.15 Задвижки шиберные Воронежского механического завода

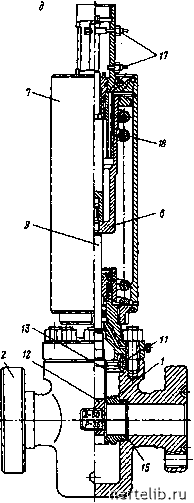

Рис. 8.22. Продолжение

8.6.8. РЕГУЛИРУЕМЫЕ ДРОССЕЛИ

Предназначены для установки в блокаx дросселирования манифольдов противовыбросового оборудования для осуществления бесступенчатого регулирования давления на устье скважины (перед дросселем). Pегулируемые дроссели выпускаются с ручным и гидравлическим управлением следующиx типоразмеров:

ДP-80x35 и ДP-80Гx35 по ТУ 3-2451-91 "Оборудование противовыбро-совое ОП5-230/80x35-= ОАО ВЗБТ";

ДP-80x70 и ДДP-80Гx70 по ТУ 3-2533-94 "Оборудование противовыбро-совое ОП-230/80x70-А ОАО ВЗБТ и ТУ 3-2496-92 Пермского машиностроительного завода им. Ленина11

Воронежским меxаническим заводом выпускаются регулируемые дроссели в обычном и коррозионностойком исполнении с ручным управлением, рассчитанным на рабочее давление от 21 до 105 МПа с условным

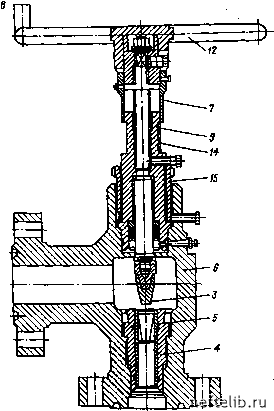

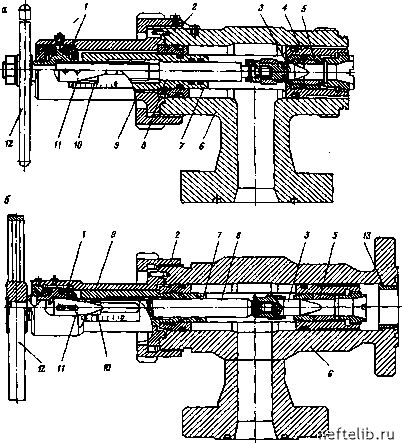

Рис. 8.23. Регулируемые дросселя с ручным управлением: ,

а - ДР-80х35 (ВЗБТ); 6 - ДР-80х70 (ВЗБТ); в - ,ДР-80х70 (ЦКБ "Титан"); I - упорный подпшпник; 2 - накидная гайка; 3 - твердосплавный Щжо-нечник; 4 - корпус насадки; 5 - твердосплавная насадка; 6 - корпус; 7 - стакан; 8 - шпиндель; 9 - корпус привода; W - имитатор ааса); 11 ~ имитатор наконечника; 12 - маховик; 13 - защитная втулка; 14 - указатель положения; 15 - упорная гайка
