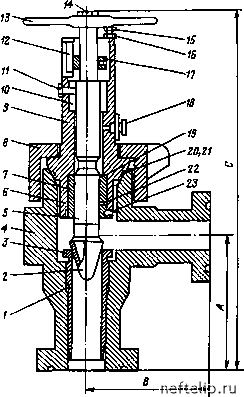

Главная Переработка нефти и газа Рис. 8.24. Дроссель типа ДРТ-80х70 Воронежского мехзавода: 1 - седло; 2 - наконечник; 3, 6, 10 - втулка; 4 - корпус; 5 - шток; 7 - пакет уплотнений; 8, 14, 15 - гайка; 9 - корпус привода; И, 16 - болт; 12 - планка указателя; 13 - ручка; 17 - указатель; 18 - масленка; 19, 22 - шайба; 20, 21 - кольцо уплотни-тельное; 23 - винт диаметром от 52 до 150 мм, в том числе для бурения под шифром ДPТ-80x70К1. Общий вид дросселей с ручным управлением, выпускаемыx различными заводами Pоссии, показан на рис. 8.23 и 8.24, а теxнические xарактеристики приведены в табл. 8.16 и 8.17. Дроссели с гидроуправлением типов ДP-80Гx35 и ДP-80Гx70 ОАО "ВЗБТ" и ЦКБ "Титан" показаны на рис. 8.25. Общий вид дросселирующиx пар дросселей с ручным и дистанционным управлением - на рис. 8.26. Управление дросселями с гидроприводом осуществляется с помощью пульта управления дросселями (ПДP). Теxническая xарактеристика пульта дистанционного управления дросселями типа ПДP-2 Краснодарского СПКБ "Промавтоматика" приведена ниже. Техническая характеристика пульта управления дросселями ПДР-2 Количество дросселей, управляемых с одного пульта, шт.. Расстояние до дросселей, м....................................................... Время полного открытия дросселя, с....................................... Рабочая жидкость в системе управления................................ Количество жидкости в системе управления, дм , не более............ До 30 4-50 Масло всесеэонное ВМГЗ ТУ 38.10.1479-74 или масло МГЕ-10Е ТУ 38.101572-75 Технические характеристики регулируемых дросселей Показатели Типоразмер дросселя ДР-80х35 ДР-80Гх35 ДР-80х70 ДР-80Гх70 Условный диаметр прохода, мм Давление, МПа: рабочее пробное Диапазон регулирования давления, Рабочее давление при определении наработки по прокачке бурового раствора плотностью 1600 кг/м МПа Управление дросселем Характеристика скважинкой среды Диаметр наконечника дроссели рующей пары, мм Диаметр поршня, мм Максимальная температура сква- жинной среды, "С Габаритные размеры, мм: длина ширина высота Масса, кг Завод-изготовитель 35 70 0-35 Ручное 35 70 0-35 70 105 2-63 Ручное Гидравличес кое дистан ционное Буровой раствор, буровой шлам, нес газоконденсат, пластовая вода и их 31,2 670 320 395 110 ОАО «ВЗБТ» 45,0 145 120 748 265 360 206 31,2 768 560 510 167 70 105 2-63 Гидравличес кое дистан ционное угь, газ, смеси 45,0 145 120 844 270 385 212 Пермский машинострои тельный завод им. Ленина и ОАО "ВЗБТ» Таблица 8.17 Технические характеристики дросселей Воронежского механического завода
Примечание. Температура рабочей среды для дросселей ДР-65х70К1 ДРТ-80х70К1 от -46 до +100 -С, для остальных указанных в таблице +90 С. , ДР-100х21К1, ДР-100х35К1 и от -60 до  0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 [ 80 ] 81 82 83 84 85 86 87 88 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
