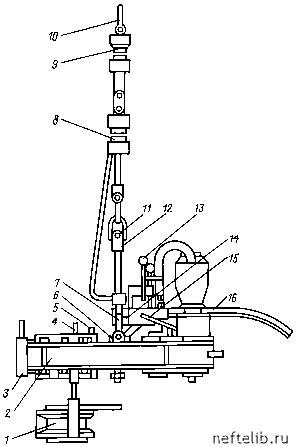

Рис. 7.14. Ключ подвесной гидравлический КПР-12:

1 - стопор; 2 - ключ; 3 - створка; 4 - упор; 5 - ограничитель ключа и стопора; 6 - болт регулировоч- ный; 7 - рукоятка подъема; 8 -гидроподъемник; 9 - амортизатор; 10 - серьга; 11 - винт; 12 - под- веска; 13 - гидрораскрепитель; 14 - ограничитель крутящего мо- мента; 15 - рукоятка переключе- ния скоростей; 16 - гидрорукав

резьбовых соединений бурильных, утяжеленных бурильных и обсадных труб при спуско-подъемных операциях в бурении, капитальном ремонте и освоении скважин.

Ключ подвесной гидравлический КПШ предназначен для механизации процесса свинчивания-развинчивания насосных штанг при текущем и капитальном ремонте скважин.

Ключ снабжен подвеской-компенсатором для вертикального переме- щения и системой управления с помощью рукоятки, расположенной не- посредственно на ключе. Зев ключа закрывается подпружиненными дверцами. 0беспечена возможность визуального контроля крутящего мо- мента.

Ключ подвесной гидравлический КПТ предназначен для механизации процесса свинчивания-развинчивания насосно-компрессорных труб при текущем и капитальном ремонте скважин.

0н состоит из гидравлической части, зубчатой передачи, включающей планетарный редуктор и коробку переключения скоростей, и трубозажим- ного устройства кулачкового типа.Ключ снабжен подвеской-компенсато- ром для вертикального перемещения и системой управления с помощью рукоятки, расположенной непосредственно на ключе. В ключе преду- смотрена блокировка, предотвращающая

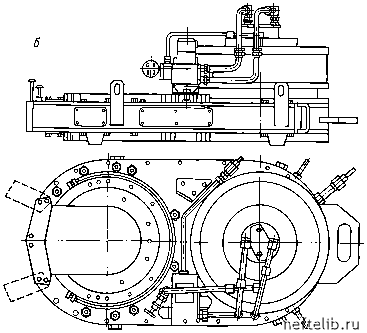

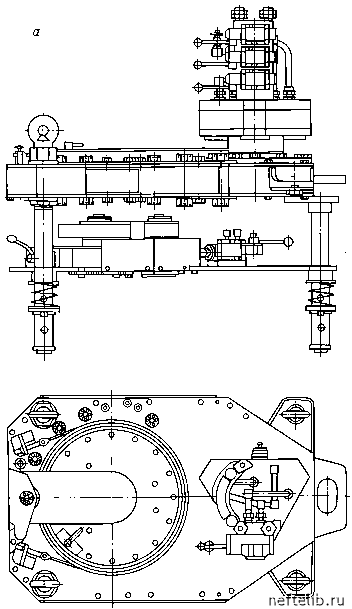

Рис. 7.15. Ключи трубные гидравлические:

а - КТГ - 25-140; б - КТГ-31-324

возможность включения при открытой дверце на зеве ключа. 0беспечен визуальный контроль крутящего момента.

Ключ подвесной гидравлический КПГ-12 (рис. 7.13) предназначен для механизации процесса свинчивания-развинчивания насосно-ком- рессорных труб и бурильных труб при текущем и капитальном ремонте скважин.

В ключе предусмотрена плавная регулировка крутящего момента. Так, при низкой передаче диапазон изменения крутящего момента составляет 012 кН-м, а при высокой - 0-2,4 кН-м.

Ключ подвесной разрезной гидравлический КПР-12 (рис. 7.14) пред - назначен для механизации процесса свинчивания-развинчивания насос- но-компрессорных труб и бурильных труб при текущем и капитальном ремонте скважин.

Ключ приводной трубный КПТГ-325 предназначен для свинчивания и развинчивания обсадных труб на буровых установках при проводке и ос- воении нефтяных и газовых скважин.

Привод ключа - гидравлический двухскоростной, приводится в дейст- вие двумя насосами.

Ключ трубный гидравлический КТГ-25-140 (рис. 7.15, а) предназначен для механизированного свинчивания и развинчивания соединений НКТ, бурильных и обсадных труб при бурении и ремонте скважин.

0тличительной особенностью ключа является высокий крутящий мо- мент и компактность. Система переключения гидромотора позволяет из- менять частоту вращения и крутящий момент, не останавливая ключ, а ре- версивный рычажно-кулачковый зажимной механизм обеспечивает на- дежный захват труб и муфт. Наличие фиксированного переднего огражде- ния повышает надежность и безопасность работы.

Гидравлическое трехточечное стопорное устройство обеспечивает на- дежную фиксацию всего диапазона диаметров труб без смены кулачков, не требует переворачивания при переходе с режима "свинчивание" и наобо- рот, гасит реактивный момент на ключе. Наборы сменных элементов, включающие комплекты вкладышей трубных и муфтовых для НКТ, муф- товых для бурильных обсадных труб, замко
