Пример условного обозначения илашечного превентора с гидроприводом, условным диаметром прохода 350 мм на рабочее давление 35 МПа для сред типа К2: ППГ-350х35К2.

Плашечные иревенторы (рис. 8.2, 8.3) поставляются в комплекте противовыбросового оборудования или "россыпью".

Превентор состоит из корпуса, боковых крышек с гидроцилиндрами и плашек. Плашки - разъемные. В корпусе плашки установлены сменные вкладыши и резинометаллические уплотнения. Общий вид плашек показан на рис. 8.4, 8.5. Привод плашек в основном дистанционный гидравлический, реже ручной. На рис. 8.6 приведены превенторы с ручным управлением: одинарный типа ПП-180х21(35) и сдвоенный типа ППР2-230х21 ОАО "Станкотехника".

Технические характеристики плашечных превенторов даны в табл. 8.48.6.

Основные показатели надежности плашечного превентора обеспечивают периодическую проверку его на функционирование путем закрытия на трубе, опрессовкой буровым раствором или водой и открытия, а также возможностью расхаживания бурильной колонны на длине трубы под избыточным давлением. Показатели надежности плашечных превенторов установлены ГОСТ 27743-88.

Таблица 8.6

Технические характеристики нлашечных превенторов выпускаемых Воронежским механическим заводом и ОАО "Станкотехника"

8.2. КОЛЬЦЕВЫЕ ПРЕВЕНТОРЫ

Кольцевые превенторы предназначены для герметизации устья скважины при наличии или отсутствии колонны труб.

Установлена следующая система обозначения кольцевых превенторов: ПУ - превентор кольцевой (универсальный); конструктивное исполнение:

1- с конической наружной поверхностиью уплотнителя;

2- со сферической наружной поверхностью уплотнителя; условный диаметр прохода, мм; рабочее давление , Мпа;

исполнение (при необходимости) в зависимости от характеристики скважинной среды.

Примеры условного обозначения кольцевого превентора: ПУ 1-230x35 -в конструктивном исполнении 1, с диаметром прохода 230 мм на рабочее давление 35 МПа. ПУ2-350х35 - то же в конструктивном исполнении 2, с условным диаметром прохода 350 мм на рабочее давление 35 МПа.

Воронежский механический завод осваивает производство кольцевых превенторов под шифром 8-179х5/ЮМ на рабочее давление 35 МПа в кор-розионностойком исполнении - аналог конструкции ПУ1 по лицензии одной из зарубежных фирм. Технические характеристики кольцевых превенторов приведены в табл. 8.7. Общий вид кольцевых превенторов показан на рис. 8.7.

В комплект поставки входят: превентор в сборе, запасные уплотнители и манжеты, инструмент.

Уплотнители (рис. 8.8, а, б) - массивные резиновые кольца, армированные металлическими вставками, придающими уплотнителю жесткость и предохраняющими от вытекания резины в процессе эксплуатации.

Плунжер превентора типа 1 - ступенчатой формы, с центральным конусным отверстием, в котором устанавливается кольцевой уплотнитель.

Плунжер превентора типа 2 - ступенчатой формы, с центральным цилиндрическим отверстием, в котором устанавливается уплотнитель.

Управление превентором - дистанционное гидравлическое.

Для работы в условиях отрицательной температуры превенторы оснащены камерами обогрева.

Показатели надежности кольцевых превенторов установлены в ГОСТ 2774388.

Таблица 8.7

Технические характеристики кольцевых превенторов

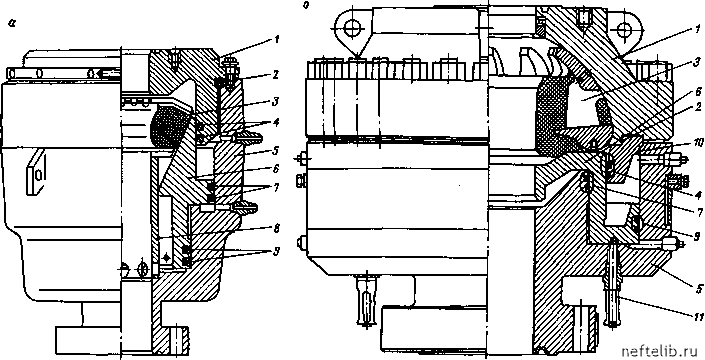

Рис. 8.7. Кольцевые превенторы ОАО "ВЗБТ:

а - типа ПУ1; б - типа ПУ2; / - крышка; 2 - уплотнение крышки; 3 - уплотнитель; 4, 7, 9 - манжеты; 5 - корпус превентора; 6 - плунжер; 8 - втулка; 10 - планшайба; 11 - указатель положения уплотнителя
