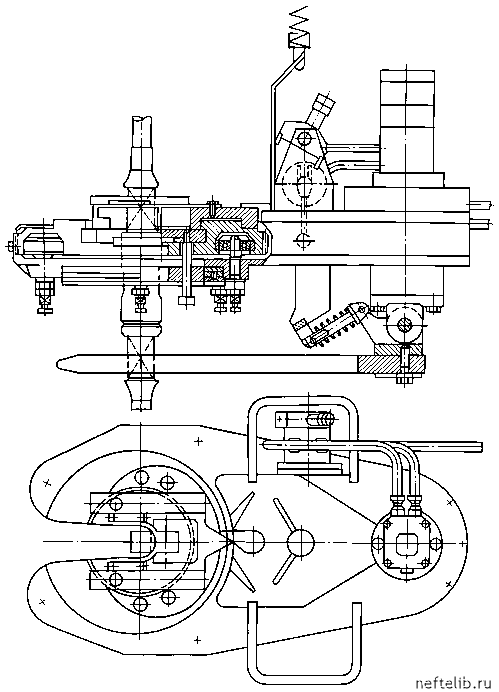

Рис. 7.11. Ключ штанговый гидроприводной КШ

вания и развинчивания насосно-компрессорных труб при спуско-подъ- емных операциях на скважинах, в том числе с применением механических ключей типа АПР. Ключ состоит из ручки, шарнирно соединенных между

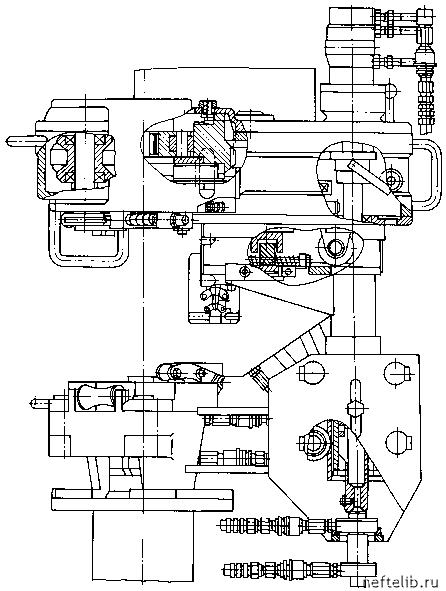

Рис. 7.12. Ключ гидроприводной КТР

собой челюстей и рукоятки. В челюсть вставлена плоская плашка, в руко- ятку - сухарь. На оси шарнира находится пружина, которая удерживает на весу ключ, установленный на трубе или муфте.

Ключ штанговый гидроприводной КШ (рис. 7.11) предназначен для механизации операций по свинчиванию и развинчиванию насосных штанг при ремонте нефтяных и газовых скважин.

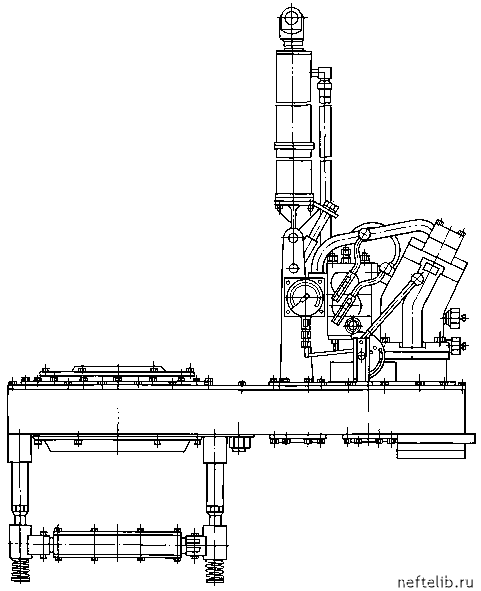

Рис. 7.13. Ключ подвесной гидравлический КПГ-12

Ключ гидроприводной КТР (рис. 7.12) предназначен для механизации операций свинчивания и развинчивания насосно-компрессорных труб при ремонте нефтяных и газовых скважин.

Ключи машинные КМТ и КМБ предназначены для крепления-рас- крепления резьбовых соединений насосно-компрессорных, геолого-раз- ведочных, бурильных и обсадных труб при спуско-подъемных операциях в бурении, капитальном ремонте и освоении скважин.

Ключ машинный КМБО предназначен для крепления-раскрепле-
