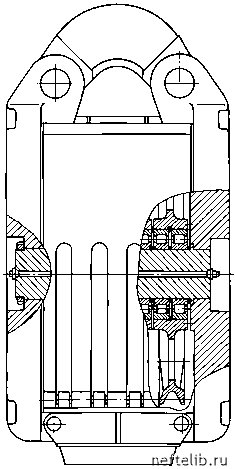

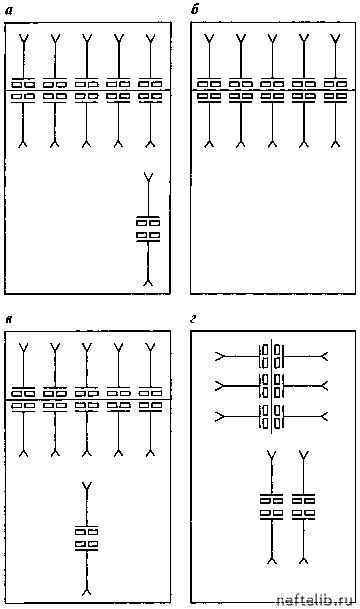

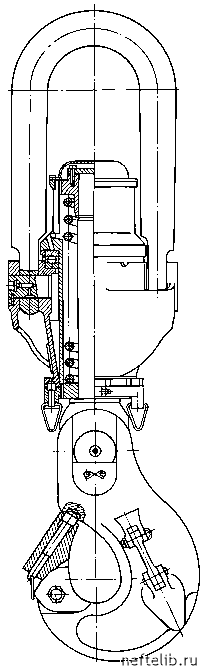

Главная Переработка нефти и газа Максимальное давление прокачиваемой жидкости (раствора) в стволе, МПа........ 25 Параметры сменной верхней трубы, мм: диаметр внутренний .................................................................................... 75 диаметр наружный ...................................................................................... 90 высота........................................................................................................ 220 Твердость рабочей поверхности верхней трубы .................................................. НВ 212-248 Параметры штропа, мм: верхнее сечение .......................................................................................... Ф 130 высота ...................................................................................................... 1490 радиус внутренний ...................................................................................... 140 ширина ...................................................................................................... 720  Рис. 1.58. Схемы крон-блоков  Рис. 1.59. Талевый блок Б4.15.00.000 Рис. 1.60. Крюк с подвеской Б4.34.00.000   Просвет для подвешивания на крюке, мм .......................................................... 500 Диаметр пальца штропа, мм ............................................................................. 70 Резьба переводника для соединения с ведущей трубой........................................ З-147Л Присоединительная резьба ствола ..................................................................... З-147Л Соединение ствола с буровым рукавом .............................................................. Фланцевое Основной опорный подшипник ......................................................................... 9039364 Вспомогательный опорный подшипник .............................................................. 8236 Центрирующий подшипник.............................................................................. 32146 Вместимость масляного бака, л ......................................................................... 50 Габаритные размеры, мм: высота с переводником ................................................................................ 2980 ширина по пальцам штропа.......................................................................... 760 длина......................................................................................................... 625 Масса, кг........................................................................................................ 1310 1.2.3. ДИЗЕЛЬ-ГИДРАВЛИЧЕСКИЙ АГРЕГАТ САТ-450 В буровых установках БУ2900/175ДГУМ1 и БУ1600/100ДГУ для привода основных механизмов применяется дизель-гидравлический агрегат САТ-450, состоящий из дизеля В8-500ТК-С4 и турботрансформатора с необ- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 [ 28 ] 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 |
||
 |
 |
