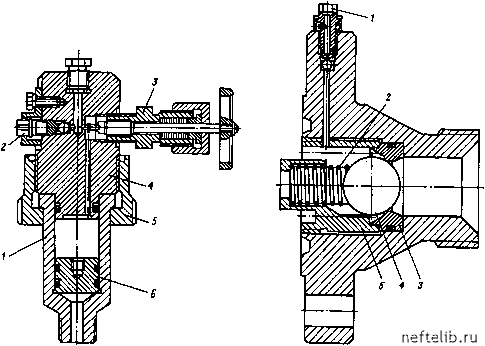

Рве. 8.17. Предохранитель манометра с разделителем сред ОАО «ВЗБТ»:

I - корпус; 2 - разрядный клапан; 3-игольчатый вентиль; 4 - крышка; 5 - гайка; 6 - поршень

Рис. 8.18. Обратный клапан блока глушения манифольда ОАО «ВЗБТ»:

1 - корпус; 2 - пружина; 3 - седло клапана; 4 - шар; 5 - крышка

8.6.5. БЛОК СЕПАРАТОРА

Предназначен для разделения на фазы газожидкостной смеси бурового раствора с пластовым флюидом, направления потока газовой фазы на рассеивание в атмосферу или на факельный стояк для сжигания, возврата бурового раствора в циркуляционную систему буровой установки в процессе ликвидации газонефтепроявления при строительстве глубоких скважин на нефть и газ. На рис. 8.19 и 8.20 показан общий вид сепараторов бурового раствора конструкции НПО "Бурение" (ВНИИКрнефть) под шифром СРБ-1 и конструкции ОАО ВЗБТ под шифром П12.10. Технические характеристики сепараторов приведены в табл. 8.13.

Сепараторы подразделяются на две категории - низкого (СРБ-1) и высокого (П12.10) давления. В сепараторах низкого давления (до 0,04 МПа) имеется внутренний гидрозатвор, высота которого определяет величину максимального рабочего давления. В сепараторах высокого давления (более 0,04 МПа) имеется" регулятор уровня жидкости, обеспечивающий нормальную его работу независимо от давления.

При строительстве скважин на месторождениях, в продукции которых содержится значительное количество (более 6 %) сероводорода и углекислого газа, используются трапно-факельные установки, состоящие из сепарато-



Выход газа на рассеивание


Сяив рабочей жидкости в желоб ЦС

Ввод газожидкостной снеси

Ошв остаточной жидкости

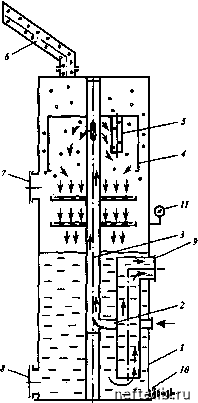

Рнс. 8.19. Схема сепаратора бурового раствора СРБ-1 конструкции БНИИКрвефтш

/ - корпус; 2 - патрубок для ввода смеси; 3 - труба несущая; 4 - камера первичной сепарации; 5 - патрубок газовый; б - патрубок для рассеивания газа; 7 - люк верхний; 8 - люк нижний; 9 - патрубок слива рабочей жидкости - гидроэатвор; }0 - патр)ок для слива остаточной жидкости; И - манометр

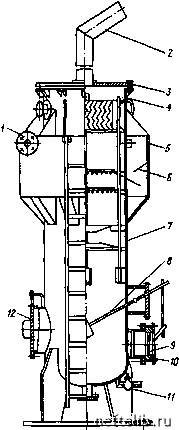

Рис. 8.20. Сепаратор П12.10 конструкции ОАО «ВЗБТ»: 1 - патрубок для ввода газожидкостной смеси; 2 - патрубок для сброса газа; 3 - крышка; 4 - блок решеток; 5 - обечайка; б - тарелка; 7 -корпус; 8 - поплавок; 9 - затвор шиберный; /О - фланец; - запорный кран; 12 - люк нижний

Таблица 8.13

Технические характеристики сепараторов

Параметры

Сепаратор

конструкции ВНИИКрнефти

конструкции ОАО "ВЗБТ"

Диаметр корпуса, мм

Pабочее давление (максимальное), МПа, не более Высота гидрозатвора, мм, не более Тип регулятора уровня жидкости в сепараторе Пропускная способность; по

жидкости, м ч (л/с) по газу,

нм /ч (нм /с)

1020

0,04 1800

200(56)

10 000 (2,77)

1020

0,07

Меxанический с поплавком

108(30) 6000 (1,67)



Параметры

Сепаратор

конструкции

конструкции

ВНИИКрнефти

ОАО "ВЗБТ"

Диаметр патрубка ввода газожидкостной смеси, мм

Диаметр газоотводного патрубка, мм

Диаметр патрубка для слива жидкости, мм

Габаритные размеры блока сепаратора; мм:

длина

1020

1840

ширина

1020

1720

высота

5700

4050

Масса сепаратора, кг

2300

2260

Завод-изготовитель

Хадыженский и

ОАО "ВЗБТ"

Краснодарский

машинострои

тельные заводы

ра, вакуумного дегазатора, вакуумных компрессоров, шламовых насосов, эжекторного насоса, факельного стояка, обвязанных вместе трубопроводами с запорной и предохранительной арматурой и показывающими приборами.

8.6.6. ПАКЕТ НАПОРНЫХ ТРУБ И ТРУБНЫХ СЕКЦИЙ

Включает в себя четыре напорные трубы длиной 8 м, воспринимающие рабочее давление манифольда 35 и 70 МПа и спрессованные соответственно на 70 и 105 МПа, и 10 трубных секций, спрессованных на давление 21 МПа. Общая длина трубной обвязки составляет 112 м.

8.6.7. ЗАДВИЖКИ ШИБЕРНЫЕ ПРЯМОТОЧНЫЕ ТИПА ЗМ

Предназначены для перекрытия линий глушения и дросселирования манифольда противовыбросового оборудования.

Задвижки выпускаются с ручным и гидравлическим управлением следующих типоразмеров:

ЗМ-80х35 и ЗМ-80Гх35 по ТУ 3-2451-91 "Оборудование противовыбросовое

ОП5-230/80х35-А ОАО "ВЗБТ";

ЗМ-80х70 и ЗМ-80Гх70 по ТУ 3-2533-94 "Оборудование противовыбросовое

ОП-230/80х70-А ОАО "ВЗБТ" и ТУ 3-2496-92 "Оборудование противовыбросовое

ОП-280/80х70 Пермского машиностроительного завода им. Ленина".

Воронежским механическим заводом выпускаются шиберные задвижки по стандарту API 6А (17-е издание) из низколегированных и нержавеющих сталей, рассчитанные на давление от 14 до 105 МПа, для применения в обычных и коррозионных средах, содержащих сероводород и углекислый газ до 25 % по объему каждого в различных климатических зонах с температурой окружающей среды от -60 до +60 "С. Запорным устройством задвижки служит шибер с уплотнением типа "металл-металл". Для повыше-
