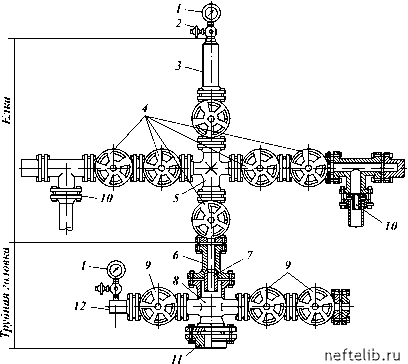

Рис. 3.2. Арматура фонтанная крестовая для однорядного подъемника:

1 - манометры; 2 - трехходовой кран; 3 - буфер; 4, 9 - задвижки; 5 - крестовик елки; 6 - переводная катушка; 7 - переводная втулка; 8 - крестовик трубной головки; 10 - штуцеры; 11 - фланец колонны; 12 - буфер

Арматуру выбирают по необходимому рабочему давлению и схеме (тройниковая или крестовая) с учетом подвески одного или двух рядов насосно-компрессорных труб.

На заводе-изготовителе фонтанную арматуру подвергают пробному гидравлическому испытанию, при котором для арматуры, рассчитанной на рабочее давление до 70 МПа, давление испытания рисп = 2рр, а от 70 МПа и выше рисп = 1,5 рр.

Фонтанная арматура с выкидной линией соединяется ма-нифольдом, который включает запорные и предохранительные устройства, тройники и другие элементы. Запорные устройства в фонтанной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.

В зависимости от условий эксплуатации арматуру изготов-

ляют для некоррозионных и коррозионных сред, а также для холодной климатической зоны.

Шифр фонтанной арматуры определяет ее схему, конструкцию, способ управления задвижками, условный проход по стволу и боковым отводам, давление, климатическое исполнение и коррозиестойкость.

Полный шифр фонтанной арматуры (ГОСТ 1 3846-84) условно представляется в виде

АФХ1Х2Х3 - Х4Х5Х6Х7,

где А - арматура; Ф - фонтанная; Х1 - конструктивное исполнение: с фланцевыми соединениями - без обозначения (наиболее распространенное); подвеска подъемной колонны на резьбе переводника трубной головки - К; подвеска подъемной колонны на муфте в трубной головке - без обозначения; для эксплуатации скважин УЭЦН - Э; Х2 - номер схемы арматуры; при двухрядной концентричной подвеске к номеру схемы добавляется буква "а"; Х3 - способ управления задвижками: вручную - без обозначения; дистанционно и автоматически -В; автоматически - А; Х4 - условный проход (в мм) по ГОСТ 1 3846-84; когда условные проходы ствола елки и ее боковых отводов отличаются, цифровое обозначение указывают дробной величиной; Х5 - рабочее давление, МПа; Х6 - климатическое исполнение по ГОСТ 15150-69: для умеренной климатической зоны - без обозначения; для умеренной и холодных климатических зон - ХЛ; Х7 - исполнение по коррозиестойкости: для обычных сред - без обозначения; для сред, содержащих: до 6 % СО2 - K1; до 6 % H2S и СО2 - K2; до 25 % H2S и CO2 -K3.

На фонтанную арматуру введены изменения в ГОСТ 1384689. Стандарт разработан на устьевую фонтанную и нагнетательную арматуру, состоящую из устьевой елки и трубной обвязки, независимо от области применения по климатическому району и рабочей среде. Настоящий стандарт не распространяется на устьевую арматуру с параллельным подвешиванием НКТ, для добычи и нагнетания теплоносителя, а также на скважины с подводным расположением устья.

Типовые схемы фонтанных елок по ГОСТ 1 3846-89 аналогичны ГОСТ 1 3846-84. Основное отличие нового стандарта в том, что в нем предусмотрена не одна, а две схемы трубных обвязок. Первая схема трубной обвязки по ГОСТ 13846-89 аналогична ГОСТ 13846-84, а вторая схема трубной обвязки позволяет подвешивать две колонны НКТ по схеме "труба в трубе" (рис. 3.3).

Рис. 3.3. Типовые схемы трубных обвязок, по ГОСТ 13846-89:

а - для одной колонны НКТ; б - для двух колонн НКТ

Необходимая схема фонтанной арматуры подбирается путем сочетания необходимой схемы фонтанной елки с требуемой схемой трубной обвязки.

Фонтанную арматуру на 14 МПа изготовляют тройникового и крестового типов с крановыми запорными устройствами для скважин, эксплуатируемых фонтанным способом и погружными центробежными электронасосами. Арматура предназначена для работы с некоррозионной средой, с объемным содержанием механических примесей до 0,5 %. Температура рабочей среды 120 °С.

Трубная головка фонтанной арматуры с пробковыми кранами позволяет проводить различные технологические операции при давлении до 20 МПа. Фонтанную арматуру с пробковыми кранами выпускают по схемам 1, 3 и 5 ГОСТ 13846-84.

На боковых струнах фонтанной елки установлены регулируемые дроссели.

Запорными устройствами фонтанной арматуры на 1 4 МПа являются пробковые краны типа КППС.

Уменьшение усилий при повороте пробки, предохранение уплотняющих поверхностей от коррозии и износа, а также обеспечение герметичности затвора крана достигаются за счет специальной конструкции и уплотнительной смазки. Смазку ЛЗ-162 закладывают в кран через канал шпинделя при вывернутом нажимном болте. Под действием нажимного болта при его ввертывании смазка продавливается по четырем вертикальным канавкам пробки и поступает в нижний кольцевой канал. В результате каналы со смазкой находятся под давлением и окружают замкнутым кольцом проходные отверстия крана, создавая тем самым необходимую герметичность.

Фонтанную арматуру, рассчитанную на рабочее давление 21 и 35 МПа, изготовляют по тройниковой схеме для подвески одного или двух рядов подъемных насосно-компрессорных труб на резьбовой подвеске патрубка.

Запорным устройством в такой фонтанной арматуре являет-
