2. Вес штанговой колонны с учетом потери ее веса в жидкости W, = W[1 - (0,128-G)] = 7303-[1 - (0,128-0,9)] = 6462 фунта (2931 кг).

3. Безразмерный коэффициент W/SKr = 6462/22683 = 0,285.

4. Безразмерный коэффициент (определяем от N/N0 и F0(SKr)) (рис. 5.40) F1/SKr = 0,2.

5. Безразмерный коэффициент (определяем в от N/N0 и F0/(SKr)) (рис. 5.41) F2/SKr = 0,045.

6. Безразмерный коэффициент (определяем в от N/N0 и F0/(SKr)) (рис. 5.42) F3/SKr = 0,14.

зависимости

зависимости

зависимости

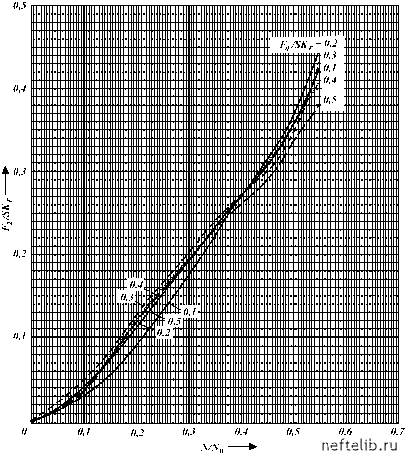

Рис. 5.41. Диаграмма определения коэффициента F2/SKr для последующего расчета минимальной нагрузки в точке подвеса штанг

9999999999999999999999999999999999999�

9999999999999999999999999999999999999�




Рис. 5.42. Диаграмма определения коэффициента F3/SK для последующего расчета мощности на полированном штоке

Таким образом, вышеприведенные найденные параметры позволяют рассчитать рабочие параметры штанговой скважинной насосной установки.

1. Максимальная нагрузка в точке подвеса штанг PPRL = = W, + (F1/SKr)SKr = 6462 + 0,222683 = 11000 фунтов (4990 кг). Первое слагаемое - это вес штанговой колонны в жидкости, второе слагаемое - это вес столба жидкости над плунжером и нагрузки, обусловленные силами инерции и вибрации при ходе вверх.

2. Минимальная нагрузка в точке подвеса штанг MPRL = = Wr - (F2/SKr)SKr = 6462 - 0,04522683 = 5441 фунта



(2968 кг). Первое слагаемое - это вес штанговой колонны в жидкости, второе слагаемое - это силы инерции и вибрации при ходе вниз.

3. Мощность на полированном штоке PRHP = = (F3/SKr)SKrSN-2,53-10-6 = 0,14-22683-71-8-2,53-10-6 = 4,6 л.с.

4. Вес уравновешивающего груза СВЕ = 1,06

9 1 <

9 1 < = 1,061 6462 + -2767 = 8316 фунтов (3772 кг). 2

5.7. Исследование глубинно-насосных установок

Основой исследования глубинно-насосных штанговых установок является динамометрирование - метод оперативного контроля за работой подземного оборудования и основа установления правильного технологического режима работы насосной установки.

Суть метода заключается в том, что нагрузку на сальниковый (полированный) шток определяют без подъема насоса на поверхность с помощью динамографа. На бумаге в виде диаграммы записываются нагрузки при ходе вверх и вниз в зависимости от перемещения штока. Записанная диаграмма называется динамограммой.

Оперативный контроль за работой установки по динамо-граммам включает: определение причин, вызвавших снижение или прекращение подачи насоса; выбор и назначение нужного вида подземного ремонта; проверку качества произведенного ремонта.

При длительном наблюдении за работой установки с помощью динамометрирования подбирают режим работы, обеспечивающий необходимый отбор жидкости при наименьших затратах энергии и наибольшем коэффициенте эксплуатации.

Простейшая теоретическая динамограмма нормальной работы скважинного насоса имеет форму параллелограмма. По оси ординат в масштабе откладываются нагрузки в точке подвески штанг, а по оси абсцисс - перемещения штока. В реальных условиях на форму динамограммы влияют инерционные силы, возникающие в системе штанга и труба - жидкость, и силы трения.
