ся прямоточная задвижка ЗМС1 с затвором, герметичность которого обеспечивается плотным контактом шибера с седлами.

Для регулирования дебита скважины фонтанную арматуру оснащают дросселем регулируемого или нерегулируемого типа.

На боковых отводах елки и трубной головки могут быть предусмотрены отверстия для подачи ингибиторов в затрубное пространство и ствол елки, карманы для замера температуры среды, а также вентили для замера давления.

В прямоточных задвижках ЗМС1 герметичность создается плотным контактом шибера с седлами как на входе, так и на выходе.

Фонтанную арматуру на рабочее давление 70 МПа изготовляют по схеме 6 ГОСТ 13846-84. В качестве запорного устройства применяются прямоточные задвижки ЗМАД и ЗМАДП с двухпластинчатым шибером, с уплотнением "металл по металлу", с автоматической подачей смазки в затвор.

Арматура в зависимости от типа комплектуется различными задвижками: АФ6аВ - с ручным, дистанционным и автоматическим управлением; АФ6А - с ручным и автоматическим управлением; АФ6 - с ручным управлением.

Задвижки ЗМАДП с дистанционным и автоматическим управлением пневмоприводные имеют дублирующее ручное управление.

3.3. Регулирование работы фонтанной скважины

Режим работы фонтанных скважин можно изменять: а) созданием противодавления на выкиде фонтанной елки установкой штуцера (называемого обычно устьевым штуцером) или в трапе; б) созданием местного сопротивления у башмака фонтанных труб путем применения глубинного штуцера; в) подбором диаметра и длины колонны подъемных труб.

Устьевые штуцеры применяют нескольких конструкций соответственно характеристике скважины. Отверстие в штуцере делают в зависимости от заданного режима работы скважины. Штуцеры устанавливают на выкидных линиях за боковыми задвижками (кранами) фонтанной елки. Обычно за задвижкой (краном) на выкиде помещают кашку, а рядом с ней штуцер. За штуцером находится штуцерный патрубок длиной 1-1,2 м, изготовленный из толстостенной 1 02- или 1 46-мм бурильной трубы и имеющий на обоих концах фланцы.

На обеих выкидных линиях устанавливают штуцеры с отверстиями одинаковых диаметров с целью сохранения режима работы скважины при смене штуцера.

На рис. 3.4 изображен штуцер, используемый на скважинах, где в продукции скважины содержится песок. В стальной корпус 3 штуцера плотно вставлена стальная термообработан-ная или выполненная из твердых сплавов втулка 4. Для герметичности уплотнения между буртом штуцера и фланцами устанавливают металлические прокладки 2. При смене штуцера переводят фонтанную струю с рабочей линии на запасную, открыв и закрыв соответствующие задвижки. Для смены штуцера нужно разболтить два соединения штуцерного патрубка, причем нижние болты не следует вынимать из отверстий. Далее, для того чтобы вынуть буртик штуцера из паза, необходимо отвести в сторону на 5-7 мм штуцерный патрубок, после чего его можно будет повернуть на 180°, вынуть из него сработанный штуцер и вставить новый. Новый штуцер устанавливают в обратном порядке.

Для облегчения и ускорения смены штуцеров применяют быстросменяемые и регулируемые штуцеры.

На рис. 3.5 показан регулируемый штуцер (дроссель). В этом штуцере фонтанная струя меняет свое направление на 90°. Чтобы изменить проходное сечение в штуцере, иглу-наконечник 2 приближают к втулке 1 или отдаляют от нее

Рис. 3.4. Устьевой штуцер со сменной втулкой:

1 - катушка; 2 - металлическая прокладка; 3 - стальной корпус; 4 - втулка;

5 - патрубок

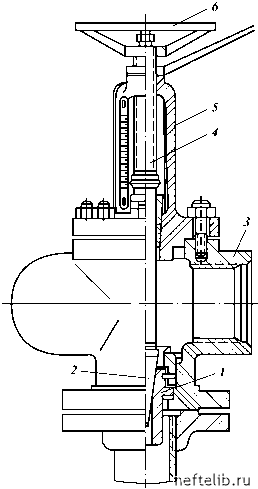

Рис. 3.5. Регулируемый штуцер:

1 - втулка штуцера; 2 -игла-наконечник; 3 -корпус; 4 - шток; 5 -стойка; 6 - маховик

путем вращения маховика 6. Значение открытия штуцера показывает стрелка на указателе. Регулируемые штуцеры можно применять только для скважин с малым содержанием песка в фонтанной продукции.

В условном обозначении регулируемого дросселя указывается: ДР - дроссель регулируемый; первое число - диаметр условного прохода, мм; второе число - рабочее давление, МПа; следующее буквенное обозначение - исполнение по коррози-
