Рис. 9.30. Универсальный метчик (t) и сквозной колокол ( •):

1, 2, 3 - резьбы соответственно присоединительная к колонне, ловильная и присоединительная к воронке

ловильный инструмент врезного неосвобождающегося типа с захватом за наружную поверхность. Колокол типа КС (сквозной) предназначен для ловли труб, верхний конец которых поврежден (смят или сломан). При его применении поврежденный конец пропускается через колокол, и он зарезает-ся за следующую муфту или замок.

Труболовки могут быть: для захвата за внутреннюю поверхность: их называют внутренними труболовками; для захвата за наружную поверхность: их называют наружными труболовками, ловителями или овершотами.

Труболовки могут быть освобождающиеся и неосвобождаю-щиеся. Первые труболовки позволяют освободиться при необходимости от захваченной трубы.

Труболовки могут быть правые и левые. П равые труболовки предназначены для извлечения труб целиком, левые труболовки позволяют прикладывать крутящий момент на отворот и извлекать трубы по частям.

Труболовки могут быть с передачей крутящего момента захваченной колонне и без него.

Наружные труболовки обычно имеют узел уплотнения, позволяющий создать, кроме прочного, и герметичное соединение с захваченной колонной с целью ее промывки.

Выпускаются труболовки типов ТВ и ТВМ. Это инструмент

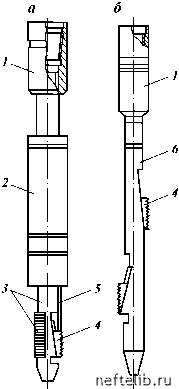

Рис. 9.31. Внутренняя труболовка освобождающаяся типа (t) и неосво-бождающаяся типа ( •):

1 - переводник; 2 - механизм освобождения; 3 - стержень с насечкой; 4 -плашка; 5 - поводок; 6 - стержень

плашечного типа с захватом за внутреннюю поверхность, ТВ -неосвобождающаяся, ТВМ - освобождающаяся (рис. 9.31).

Труболовки типа ТН - наружные труболовки: ТНЗ - с плашечным захватом, ТНОС -со спиральным или цанговым захватом. Спиральные труболов-ки более современные, так как обладают более прочным захватом вследствие более равномерного распределения нагрузки на корпус труболовки.

Аварии с гибкими трубами НКТ во многом похожи на аварии с кабелем, и их ликвидация является сложной задачей. Аварии с гибкими трубами происходят чаще всего из-за их обрыва по причине больших растягивающих напряжений. При этом гибкая колонна в скважине приобретает форму спирали, что затрудняет ее извлечение. В месте разрыва может быть образована шейка длиной до 1 00 мм. Залавливание гибких труб должно осуществляться специальным инструментом (овершотом), который обеспечивает минимальное сопротивление входящим трубам. Извлечение гибких труб возможно как целиком, так и по частям.

В настоящее время выпускается большая номенклатура ло-вильного инструмента.

Эффективность ловильных работ повышается, если в компоновку включать Яссы. Яссы - это инструменты для нанесения сильных ударов по прихваченной колонне сверху вниз и снизу вверх. Яссы могут быть гидравлические и механические.

В практике капитального ремонта возникает необходимость определения места прихвата. Одним из методов является замер удлинения труб при растяжении. Зная модуль упругости материала труб, растягивающее усилие и удлинение, можно оп-

ределить длину колонны до прихвата. На точность метода влияют силы трения, особенно в кривых скважинах.

Дадим описание этого метода в изложении [8].

Вначале создают натяжение, равное весу на крюке до прихвата колонны (или равное весу колонны в воздухе), делают на верхней трубе отметку против стола ротора и обозначают ее буквой "а". Затем создают сильное натяжение в пределах кратковременных допускаемых нагрузок на трубы и разгружают колонну до собственного веса, делают отметку "б". Она окажется ниже отметки "а". Расстояние между отметками появляется вследствие сил трения в скважине.

Далее создают натяжение в пределах рабочих (продолжительных) нагрузок на трубы, делают отметку "в" и затем натягивают колонну до нагрузки, когда была сделана отметка "б". После разгрузки колонны до нагрузки, при которой была получена отметка "в", надо сделать отметку "г". За усредненные отметки принимаются середины отрезков "аб" и "вг". Расстояние между усредненными отметками - это удлинение колонны при изменении натяжения от собственного веса до нагрузки, соответствующей отметкам "в" и "г".

Длину свободной части (до прихвата) колонны L (в м) определяют по формуле

L = 5,4- 103,

где f - удлинение колонны, м; k - коэффициент: для бурильных труб k = 2,233/, для обсадных и НКТ k = 2,084/q, где q - вес 1 м труб; ф - дополнительное растягивающее усилие, вызвавшее удлинение, Н.

9.5. Охрана окружающей среды при производстве подземных ремонтов скважин

При производстве текущих и капитальных ремонтов скважин наиболее вероятен контакт пластовых флюидов (нефть, газ, пластовая вода) с окружающей средой (почва, вода, атмосфера). Кроме того, подготовленные для операции рабочие жидкости, обработанные химреагентами, также представляют угрозу окружающей среде.

В целях предотвращения загрязнения среды необходимо принять все меры, исключающие попадание нефти и раство-
