Гидроштанговые установки имеют в скважине поршневой двигатель без золотникового распределителя и соединенный с ним поршневой насос (штанговый). Рабочая жидкость (возможно, вода) не смешивается с добытой. Погружной агрегат собирается из двух штанговых насосов. Такая установка будет эффективна в разведочных скважинах труднодоступных районов.

6.3. Установки погружных центробежных насосов

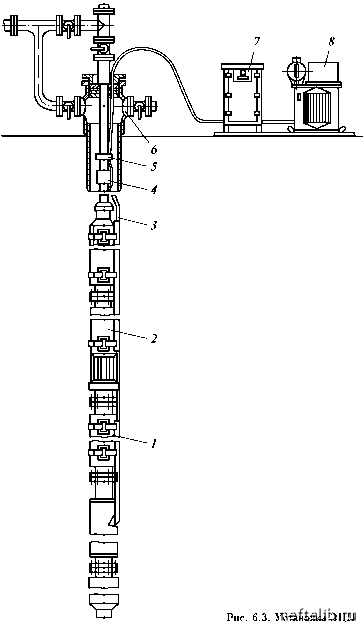

В установку ЭЦН (рис. 6.3) входят погружной электронасосный агрегат, который объединяет электродвигатель с гидрозащитой 1 и насос 2; кабельная линия 3, спускаемая в скважину на подъемных насосно-компрессорных трубах 4; оборудование устья 6 типа ОУЭН 140-65 или фонтанная арматура АФК1Э-65х14; станция управления 7 и трансформатор 8, которые устанавливаются на расстоянии 20-30 м от устья скважины. По кабельной линии подводят электроэнергию к двигателю. К насосу и насосно-компрессорным трубам кабель крепят металлическими поясами 5. Над насосом устанавливают обратный и сливной клапаны. Откачиваемая жидкость из скважины поступает на поверхность по колонне НКТ.

Погружной электронасос, электродвигатель и гидрозащита соединяются между собой фланцами и шпильками. Валы насоса, двигателя и протектора имеет на концах шлицы и соединяются шлицевыми муфтами.

В зависимости от поперечного размера погружного электронасосного агрегата установки подразделяются на три условные группы: 5, 5 а и 6 (табл. 6.2).

Рассмотрим обозначение установки на примере 1У9ЭЦН5А-

250-1400:

1 - порядковый номер модификации установки; У - установка; 9 - порядковый номер модификации насоса; Э - привод от погружного электродвигателя; Ц - центробежный; Н - насос; 5А - группа насоса; 250 - подача, м3/сут; 1400 - напор, м.

Погружной насос ( рис. 6.4) секционный, многоступенчатый с малым диаметром рабочих ступеней - рабочих колес и направляющих аппаратов. Применяемые в нефтяной промышленности погружные насосы имеют от 1 45 до 400 ступеней. Насос состоит из одной или нескольких секций, соединенных между собой при помощи фланцев. Секция имеет длину до 5,5 м. Длина насоса определяется числом рабочих ступеней и

Т а б л и ц а 6.2

секций, которое зависит от параметров насоса - подачи и напора. В корпус насоса вставляется пакет ступеней, представляющий собой собранные рабочие колеса и направляющие аппараты. Рабочие колеса устанавливаются на валу на продольной призматической шпонке по ходовой посадке и могут перемещаться в осевом направлении. Направляющие аппараты зажаты в корпусе между основанием и верхней гайкой.

Снизу в корпусе крепится основание насоса с приемными отверстиями и фильтросеткой, через которые жидкость из скважины поступает к первой ступени насоса. В верхней части насоса находится ловильная головка с установленным в ней обратным клапаном, к которой крепятся насосно-компрес-сорные трубы.

Центробежный насос приводится во вращение специальным маслозаполненным погружным асинхронным трехфазным электродвигателем переменного тока с короткозамкнутым ротором вертикального исполнения типа ПЭД.

Двигатель (рис. 6.5) состоит из статора, ротора, вала головки и основания. Корпус статора изготавливается из стальной трубы с резьбой на концах для подсоединения головки и основания двигателя.

Двигатель заполняется специальным маловязким маслом для охлаждения и смазки (с высокой диэлектрической прочностью).

Статор собирается из активных и немагнитных шихтованных жестей с пазами, в которых располагается обмотка. Фазы обмотки соединены в звезду. Выводные концы обмотки статора соединяются с кабелем через специальную изоляционную штепсельную муфту кабельного ввода.

Короткозамкнутый многосекционный ротор двигателя набран из магнитных сердечников, чередующихся с подшипниками скольжения. По оси вала выполнен канал для обеспечения циркуляции масла в полости двигателя. В пазы сердечников уложены медные стержни, сваренные по торцам с корот-козамыкающими кольцами.

Электродвигатель секционного исполнения состоит из двух
