Т а б л и ц а 4.2 Техническая характеристика газлифтных клананов

Показатель

Г-20

Г-20Р

Г-25

Г-25Р

1Г-25

1Г-25Р

Г-38

Г-38Р

Условный наруж-

ный диаметр, мм

Рабочее давле-

ние, МПа

Диаметр отвер-

стий седел, мм

9,5 12,5

Габариты, мм:

диаметр

32,0

32,0

29,0

29,0

32,0

32,0

40,5

40,5

длина

Масса, кг

клапана, к которому газ поступает через окна кармана скважинной камеры.

Герметизация напора поступления газа обеспечивается двумя комплектами манжет. Обратный клапан предназначен для предотвращения перетока жидкости из подъемных труб в за-трубное пространство скважины.

Газлифтные клапаны Г по назначению делятся на пусковые и рабочие.

Управляющим давлением для пусковых клапанов является давление газа затрубного пространства скважины. Воздействуя на эффективную площадь сильфона, газ сжимает его, в результате чего шток поднимается, и газ, открывая обратный клапан, поступает в подъемные трубы.

Число устанавливаемых клапанов зависит от давления газа в скважине и ее глубины. Закрываются они последовательно по мере снижения уровня в затрубном пространстве скважины.

Понижение уровня в затрубном пространстве скважины продолжается до глубины расположения нижнего (рабочего) клапана.

На заданном технологическом режиме скважина должна работать через рабочий клапан при закрытых верхних (пусковых) клапанах, которые используются только в период пуска скважины.

Другим типом используемых клапанов является дифференциальный тип (КУ-25 и КУ-38), т.е. работающие от перепада давления в НКТ и затрубном пространстве.

Применение газлифтных клапанов позволяет регулировать поступление газа, нагнетаемого из кольцевого пространства в колонну подъемных труб.



Газлифтные клапаны в скважинных камерах устанавливают специальным инструментом, спускаемым на проволоке гидравлической лебедкой. Эксцентричность скважинной камеры обеспечивает при установленном клапане сохранение свободного проходного сечения НКТ. Это позволяет выполнять необходимые работы в скважине без подъема НКТ (рис. 4.8 и табл. 4.3).

Скважина под газлифт-ную эксплуатацию может быть оборудована после окончания бурения и вскрытия эксплуатационного объекта спуском НКТ с глухими (ложными) клапанами. По окончании фонтанирования или после снижения устьевого давления глухие клапаны заменяются рабочими и скважину переводят на газ-лифтную эксплуатацию.

Скважинные камеры предназначены для посадки газлифтных или инги-биторных клапанов, глухих или циркуляционных пробок при эксплуатации нефтяных скважин фонтанным или газлифтным способом.

Сильфонная камера -............. представляет собой конст-

- муфта; 2, 5 - патрубок; 3 - кулачко- рукцию состоящую из на-вый фиксатор; 4 - газлифтный клапан рукцию, состоЯщую из на

конечников, рубашки и кармана. Рубашка изготовлена из специальных овальных

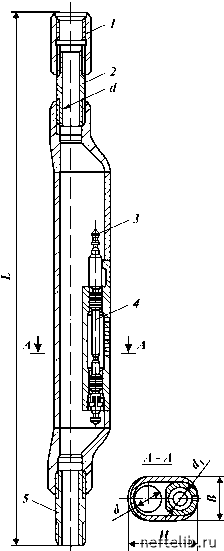

Рис. 4.8. Скважинная камера и размещение \ ней газлифтного клапана:

1 - муфта; 2, 5



Т а б л и ц а 4.3 Техническая характеристика скважинных камер

Показатель

К-60А-210

К-60Б-210

К-73А-210

К-73Б-210

КН-73А-210

КН-60А-210

КТ-73Б-500

Диаметр проходного отверстия d, мм

Диаметр посадочного отверстия dl, мм

Рабочее давление, МПа Габариты, мм:

длина L

ширина Q

высота Q Масса, кг

38,5 40,0 21

2 600 97 118

74,8

26,0 26,0 21

1 640 76 108 24,0

38,5 40,0 21

2 500 116 138 68,2

26,0 26,0 21

1 740 97 118 38,0

38,5 40,0 21

2 500 116 136

75,0

38,5 40,0 21

3 055 97 118

60,0

25,0 25,0 50

2 760 116 138

82,5

Т а б л и ц а 4.4 Техническая характеристика накеров

Показатель

ПН-ЯГМ-140-210

ПН-ЯГМ-136-210

ПН-ЯГМ-132-210

ПН-ЯГМ-122-210

ПН-ЯГМ-118-210

Диаметр эксплуатационной колонны труб, мм: условный

максимальный внутренний Наружный диаметр пакера, мм Максимальная осевая нагрузка при посадке, кН Диаметр проходного отверстия, мм

Рабочая среда

Температура рабочей среды, К, не более

Габаритные размеры, мм:

диаметр

длина Масса, кг

178 150,3 140 100

140 1 880

168 140,3 136 100

Нефть, га 423

136 1 880 60

168 140,3 132 100

з, газоконденсат, 423

132 1 880

146 133 122 80

гластовая вода

122 1 655 47

140 128 118 80

62 423

1 655 46
