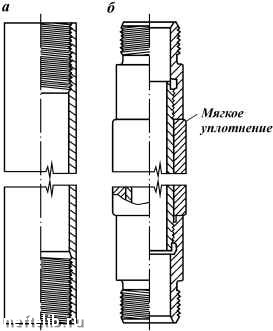

Рнс. 5.26. Плунжер муфтового тнна, но стандарту АНИ, с металлнческнм (t) н мягкнм () унлотненнем

- 0,013 мм), длина плунжера, диаметры присоединительных резьб. Стандарт предусматривает выпуск плунжеров наружными диаметрами 31,75; 38,1; 44,45; 45,2; 50,8; 57,15; 63,50; 69,85 мм.

Сравнение плунжеров по ОСТу и стандарту АНИ на примере насосов с условным диаметром 32,0 мм показывает, что диаметр плунжера насоса, выполненного по ОСТу, может оказаться в пределах от 31,9 до 32,425 мм с шагом 0,025 мм. По стандарту АНИ плунжер такого насоса будет иметь строго заданный диаметр 31 ,75 мм с верхним предельным отклонением +0,00 мм, нижним - 0,013 мм. Подобные отклонения означают, что все возможные размеры данных плунжеров должны укладываться в интервале от 31,75 мм до 31,75 - 0,013 = 31,737 мм (рис. 5.27). Таким образом, максимально возможный диаметр цилиндра 31,75 + 0,05 = 31,8 мм, минимально возможный диаметр плунжера 31,75 - 0,013 = 31,737 мм. Максимальный зазор между плунжером и цилиндром составит 31,8 - 31,737 =

�999999999




Рис. 5.27. Допуски на цилиндр и плунжер насоса диаметром 32,0 мм, по стандарту АНИ

Т а б л и ц а 5.15

Зазор, мм

Допуск, мм

Диапазон зазоров, мм

0,025 0,050 0,075 0,100 0,125

+0,063

0,025-0,088 0,050-0,113 0,075-0,138 0,100-0,163 0,125-0,188

= 0,063 мм, что соответствует 1 группе посадки по ОСТу. Стандарт АНИ11АХ не предусматривает группы посадки насосов, зазоры указываются покупателем индивидуально и изготовляются в любом диапазоне. Например, если в заказе указан зазор 0,025 мм, это значит, что у изготовленных насосов фактические зазоры будут изменяться в пределах от 0,025 до 0,025 + + 0,063 = 0,088 мм.

ОАО "Ижнефтемаш", выпускающее насосы по лицензии австрийской фирмы SBS, предусмотрело 5 групп зазоров (табл.

5.15).

В стандарте указывается полезная (т.е. контактирующая с цилиндром) длина плунжера в полных футах. На выполнение присоединительных резьб предусмотрено 3 дюйма длины плунжера. Например, если плунжер имеет полезную длину 2 фута, то его полная длина составит 2 фута + 3 дюйма = = 27 дюймов.

По каталогам фирмы SBS [14] плунжеры изготовляют из различных материалов (незакаленная и закаленная углеродистая сталь, с покрытием хрома и др.), в качестве уплотнитель-ных элементов могут быть использованы уплотнительные кольца или манжеты из кожи, прорезиненной ткани, а также различные полимеры.

Клапанные узлы

Пара шарик - седло (рис. 5.28) имеет следующие размеры по стандарту АНИ11АХ: диаметр шарика D, высота седла Н, наружный диаметр седла OD, диаметр фаски седла FZ.

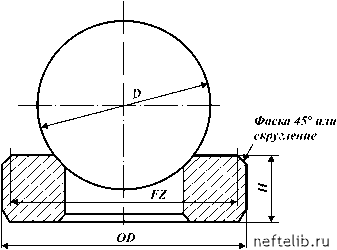

Рнс. 5.28. Пара шарнк - седло, но стандарту АНИ11АХ

В отличие от ОСТа стандарт АНИ не регламентирует соотношение диаметра отверстия седла и шарика, данный параметр остается на усмотрение фирмы-изготовителя. Стандартные диаметры шариков 19,05; 23,83; 28,58; 31,75; 34,93 и 42,88 мм, высота седла для всех диаметров шарика 12,7 мм, наружный диаметр седла 23,32; 29,67; 35,26; 37,54; 43,69; 51,05 мм, с п редельными отклонениями: верхним + 0,00, нижним - 0,013 мм, диаметр фаски седла ограничивается по максимуму 22,66; 28,22; 33,81; 36,09; 41,43; 48,79 мм. На на ружной стороне седла стандарт АНИ допускает выполнение фаски под углом 45° или скругления радиусом по усмотрению изготовителя. Материал стандартом не указывается, но по данным каталогов фирмы SBS могут применяться как нержавеющие стали, так и стали из карбид-вольфрама в виде вставок или материала самого шарика и седла [14].

Стандарт АНИ предусматривает выпуск открытых и закрытых корпусов клапанов (рис. 5.29), причем цельнометаллических. На закрытых корпусах могут быть и лыски под ключ, но не обязательно, это остается на усмотрение изготовителя. Внутренние размеры корпусов, где движется шарик, стандартом не регламентируются, указывается лишь, что размеры и конфигурация их должны обеспечивать зазор для шарика и прохода жидкости. Стандартом задаются наружный диаметр
