Пример. Насос 20-125-RHBC10-4-2.

20 (23/8) - номинальный диаметр НКТ; 125 (11/4") - диаметр насоса (номинальный размер); RHBC - насос штанговый вставного типа, с толстостенным цилиндром, металлическим плунжером, с нижним креплением, с замковой опорой манжетного типа, для работы в трубах 23/8" (60,3 мм), условный диаметр насоса 11/4" (31,8 мм); 10 - длина цилиндра 10 футов (3,048 м); 4 - длина плунжера 4 фута (1,22 м); 2 - общая длина удлинителей

2 фута (0,61 м).

П[ример. Насос 120-125RHAM-12-4-3. 20(23/8) - номинальный диаметр НКТ; 125 (1/4") - диаметр насоса (номинальный размер); RHBC - насос штанговый вставного типа, с толстостенным цилиндром, металлическим плунжером, с верхним 3 креплением, с замковой опорой механического типа, для работы в трубах 23/8" (60,3 мм), условный диаметр насоса 11/4" (31,8 мм); 12 - длина цилиндра 12 футов (3,658 м); 4 - длина плунжера 4 фута (1,22 м); 3 - общая длина удлинителей 3 фута

(0,914 м).

В технической документации к насосам должны быть следующие сведения:

материал цилиндра;

материал плунжера;

зазор в паре плунжер - цилиндр;

материал клапана;

длина каждого удлинителя.

Сведения о материалах деталей глубинных штанговых насосов, предназначенных для работы в нестандартных условиях окружающей среды, указаны в соответствии со стандартом NACE (Национальная ассоциация инженеров-коррозионистов) MR-01-76.

На рис. 5.20 - 5.23 представлены типичные штанговые насосы фирмы SBS (Австрия), широко распространенные в России. В производственной программе этой фирмы представлены популярные у потребителей втулочные насосы. Анализ конструкции насосов, выполненных по стандарту АНИ11АХ, показывает, что узел крепления вставных насосов унифицирован с узлом крепления всасывающего клапана невставного насоса. Если в ОСТ 26-16-06-86 всасывающий клапан невставного насоса крепится лишь за счет силы трения, то у насосов, выполненных по стандарту АНИ11АХ, крепление осуществляется с помощью манжетного или механического замка (см. рис.

5.22).

Интересно отметить, что механизм захвата и освобождения узла всасывающего клапана стандартом АНИ11АХ не регламентируется (так называемая факультативная конфигурация) и он может быть разработан фирмой-производителем самостоятельно. Так, у насоса SBS (см. рис. 5.23) данный узел выполнен байонетного типа.

Рассмотрим более подробно особенности конструкции штанговых насосов по стандарту АНИ11АХ.

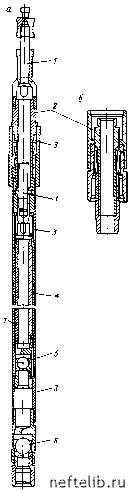

Рис. 5.20. Штанговый насос вставного типа с верхним креплением, по стандарту АНИ:

а - манжетная замковая опора; б -механическая замковая опора; 1 -шток; 2 - замок; 3 - удлинительная муфта; 4 - плунжер; 5 - нагнетательный клапан; 6 - всасывающий клапан; 7 - толстостенный цилиндр

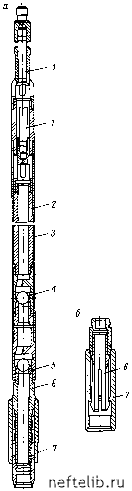

Рис. 5.21. Штанговый насос вставного типа с нижним креплением по стандарту АНИ:

а - манжетная замковая опора; б -механическая замковая опора; 1 - шток; 2 - плунжер; 3 - цилиндр; 4 - нагнетательный клапан; 5 - всасывающий клапан; 6 - замок; 7 - замковая опора

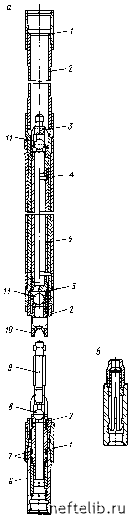

Рнс. 5.22. Штанговый насос невставного тнна с втулочным цнлнндром, но стандарту АНИ:

а - с манжетным креплением узла всасывающего клапана; б - с механическим креплением узла всасывающего клапана; 1 - муфта; 2 -удлинительный клапан; 3 - переводник; 4 - кожух; 5 - втулка; 6 -седло конуса; 7 - манжета; 8 - всасывающий клапан; 9 - шток ловителя; 10 - ловитель; 11 - нагнетательный клапан

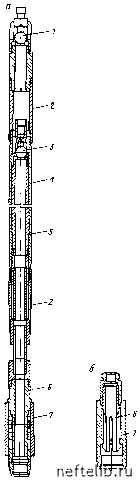

Рнс. 5.23. Штанговый насос тнна "ненодвнжный нлунжер - нодвнжной цнлнндр", но стандарту АнИ:

а - манжетная замковая опора; б -механическая замковая опора; 1 -нагнетательный клапан; 2 - удлинительная муфта; 3 - всасывающий клапан; 4 - цилиндр; 5 - плунжер; 6 - замок; 7 - замковая опора
