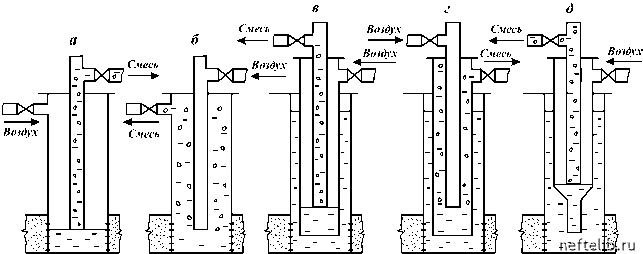

ёЁО. 4.1. eEOUAIbi „$AIEUUIbIx OOVuAIIEIO,

зожидкостная смесь поднимается по НКТ, или газ нагнетается но насосно-компрессорным трубам, а газожидкостная смесь поднимается по кольцевому пространству. В первом случае имеем однорядный подъемник кольцевой системы (см. рис. 4.1,

а во втором - однорйдный подъемник центральной системы (см. рис. 4.1, •).

При двухрядном подъемнике в скважину спускают два ряда концентрически расположенных труб. Если сжатый газ направляется в кольцевое пространство между двумя колоннами НКТ, а газожидкостная смесь поднимается по внутренним подъемным трубам, то такой подъемник называется двухрядным кольцевой системы (см. рис. 4.1, ,). Наружный ряд насосно-компрессорных труб обычно спускают до фильтра скважины.

При двухрядном ступенчатом подъемнике кольцевой системы в скважину спускают два ряда насосно-компрессорных труб, один из которых (наружный ряд) ступенчатый; в верхней части - трубы большего диаметра, а в нижней - меньшего диаметра. Сжатый газ нагнетают в кольцевое пространство между внутренним и наружным рядами НКТ, а газожидкостная смесь поднимается по внутреннему ряду.

Если сжатый газ подается по внутренним НКТ, а газожидкостная смесь поднимается по кольцевому пространству между двумя рядами насосно-компрессорных труб, то такой подъемник называется двухрВдным центральной системы (см. рис. 4.1, „).

Недостатком кольцевой системы является возможность абразивного износа соединительных труб колонн при наличии в продукции скважины механических примесей (песок). Кроме того, возможны отложения парафина и солей в затрубном пространстве, борьба с которыми в нем затруднительна.

Преимущество двухрядного подъемника перед однорядным в том, что его работа происходит более плавно и с более интенсивным выносом песка из скважины. Недостатком двухрядного подъемника является необходимость спуска двух рядов труб, что увеличивает металлоемкость процесса добычи. Поэтому в практике нефтедобывающих предприятий более широко распространен третий вариант кольцевой системы - полутора-рйдный подъемник (см. рис. 4.1, fc), который имеет преимущества двухрядного при меньшей его стоимости.

4.3. Наземное оборудование газлифтных скважин

в состав оборудования для обслуживания и эксплуатации газлифтных скважин входят: оборудование устья скважин ОУГ-80х35, инструмент ГК и установка ЛСГ1К-131А или ЛСГ-16А для проведения скважинных работ.

Оборудование устья ОУГ-80х35 предназначено для снятия и посадки газлифтного клапана в эксцентричной скважинной камере без глушения и последующего освоения скважины (рис. 4.2). Оно состоит из уплотнительного узла проволоки 1 с направляющими роликами, трехсекционного лубрикатора 2, манометра 3 с разделителем, плашечного превентора 4 с ручным управлением, натяжного ролика 5 с очистительным устройством, полиспаста 8, монтажной мачты 6 и стяжного ключа 7. Ниже указаны его характеристики.

Техническая характеристика ОУГ-80х35

Давление, МПа:

рабочее....................................................... 35

испытательное............................................. 70

Диаметр проходного отверстия, мм:

превентора.................................................. 76

лубрикатора................................................. 50-76

Диаметр, мм:

уплотняемой проволоки.................................. 2,4

ролика под проволоку.................................... 160

Масса, кг....................................................... 480

Узел уплотнения проволоки (рис. 4.3) с направляющим роликом состоит из корпуса 2, внутри которого размещены резиновые уплотнители 3 с отверстием под проволоку 2,4 мм, поджимаемые сверху через нажимную втулку 4 гайкой 5. В корпусе под резиновыми уплотнителями расположена свободно перемещающаяся армированная металлом резиновая втулка 1, герметизирующая уплотнитель в случае обрыва проволоки. Данное устройство позволяет заменять резиновые уплотнители под давлением при их выходе из строя.

Секции лубрикатора длиной по 2,5 м, предназначенные для размещения в них газлифтных сильфонных клапанов, ударного инструмента и приборов, соединены между собой быстро-сборными соединениями с резиновыми уплотнительными кольцами.

Превентор плашечный (рис. 4.4) состоит из корпуса 1 с вертикальным проходным диаметром 76 мм, крышек 3, плашек 2 , винтов 4 и перепускного клапана 5. в нижней части расположен фланец для присоединения со стволовой задвижкой ар-
