Расчет элементов теоретической динамограммы и ее совмещение с практической называют обработкой динамограммы.

Для измерения усилий и перемещений по динамограмме необходимо определить нулевую линию, масштабы усилий и перемещения.

Нулевой линией динамограммы называется линия, которую прочерчивает динамограф при отсутствии нагрузки на полированный шток.

Масштаб усилий - значение нагрузки (в кг) при отклонении пишущей точки самописца (пера или луча) по вер тикали на 1 мм.

Масштаб перемещений - отношение длины хода полированного штока к длине записанной динамограммы.

Фактическое перемещение полированного штока - расстояние между заданными точками динамограммы, умноженное на масштаб перемещений.

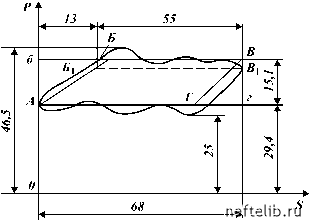

Рассмотрим типовую динамограмму нормальной работы насоса, подготовленную для обработки (рис. 5.43).

Основные показатели, выявляемые при анализе динамограммы, - коэффициенты наполнения насоса и подачи насоса.

Коэффициент наполнения насоса - отношение высоты столба жидкости в рабочей части цилиндра к длине хода плунжера, т.е. отношение длины прямой АГ к длине прямой БВ. В данном случае он равен единице.

Коэ ффициент подачи насоса - отношение фактической подачи к теоретической или отношение полезной длины хода

Рис. 5.43. Схема обработки динамограммы

плунжера к длине хода полированного штока, т.е. отношение длины прямой Б1В1 к длине линии Аг

П = Б1В1/Аг = 55/68 = 0,87.

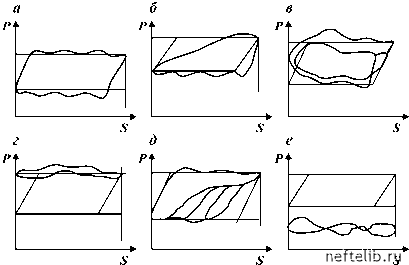

По динамограммам можно определить более тридцати различных характеристик работы глубинного насоса и подземного оборудования. На рис. 5.44 приведены типовые динамограммы работы насосов.

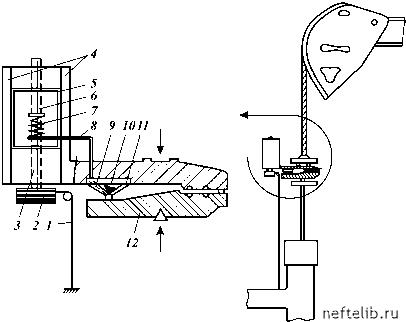

Известны динамографы гидравлические, механические и электрические. На рис. 5.45 приведена схема гидравлического карманного динамографа ИКГН-1 (ГДМ-3). Прибор состоит из двух основных частей: измерительной и самописца. Измерительная часть состоит из месдозы и рычага /2. Полость мес-дозы /0, заполненная жидкостью (спиртом или водой), перекрывается латунной или резиновой мембраной, на которую опирается поршень 9.

Гидравлический карманный динамограф приспособлен дляя включения в нормальные узлы канатной подвески штанг типов ПКН-3, ПКН-5, ПКН-10. Измерительную часть прибора вставляют между траверсами канатной подвески штанг, в которой растягивающие усилия штанг преобразуются в усилия, сжимающие месдозу. При этом рычаг / 2 нажимает на поршень 9 и в полости месдозы эти усилия преобразуются в давление жидкости, которое через капиллярную трубку 8 воспринимается манометрической геликоидальной пружиной 7. При увеличении давления пружина разворачивается, и прикрепленное к ней перо 6 чертит линию нагрузки.

Бланк диаграммы прикреплен к столику самописца 5. При движении динамографа вверх нить / , прикрепленная одним концом к неподвижной части устьевого оборудования, сматывается со шкива 2, заставляя его вращаться вместе с ходовым винтом 3. При этом ходовая гайка вместе со столиком движется вверх по направляющей 4.

В полости винта расположена спиральная возвратная пружина. При ходе вверх пружина заводится, при ходе вниз она раскручивается и возвращает столик в первоначальное положение. Таким образом, столик с бланком повторяет движение сальникового штока в определенном масштабе. Сменные шкивы позволяют записывать перемещение в масштабе 1:15, 1:30, 1:45. Пределы измерения усилий 40, 80 и 100 кН.

В связи с развитием автоматизации и телеуправления в добыче нефти получают распространение различные системы те-лединамометрирования со стационарной установкой измерительных устройств.Существует несколько систем телединамо-

Рис. 5.44. Типовые динамограммы

Рис. 5.45. Схема динамографа ГДМ-3
