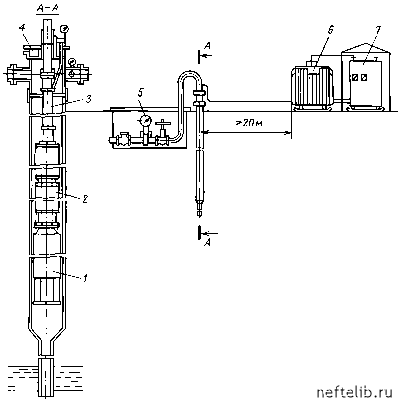

Главная Переработка нефти и газа Рис. 7.5. Установка ЭЦП для поддержания пластового давления К наземному оборудованию относятся силовой трех фазны й маслонанолненный трансформатор ТМЭ, комплектное устройство для управления и защиты электродвигателя КУПНА и оборудование устья шурфа. Насос ЭЦП - погружной центробежный, многоступенчатый, в зависимости от типоразмера имеет от двух до четырех секций. Для закачки воды в нагнетательные скважины используются природные воды рек, морей, озер, водоносных горизонтов и сточные воды с технологических объектов подготовки нефти. К воде предъявляются следующие требования: она должна быть по возможности чистой и не содержать больших количеств механических примесей, соединений железа и нефти. Например, для трещиноватых песчаников пре- дельное содержание механических примесей 20-30 мг/л, содержание закисного железа до 1 мг/л, нефти до 50 мг/л; не должна содержать сероводорода и углекислоты во избежание коррозии оборудования; не должна содержать органических примесей (бактерий и водорослей); должна быть химически инертной по отношению к пластовым жидкостям. Закачиваемые воды обычно бывают загрязнены взвешенными частицами глины, ила, песка, которые закупоривают поры пород призабойной зоны и уменьшают приемистость нагнетательной скважины. Для осаждения мельчайших частиц необходимо их укрупнять, выделять в осадок. Реагенты, добавляемые к воде для коагуляции взвеси (укрупнения взвешенных частиц), называются коагулянтами. Наиболее широко применяемый на практике коагулянт - сернокислый алюминий (сернокислый глинозем). Вода на водоочистной установке подвергается тем или иным операциям по очистке (коагуляция, фильтрация, обезжелези-вание, смягчение, хлорирование, стабилизация). Для получения надлежащих качеств воды в ряде случаев требуется проведение двух-трех процессов. На рис. 7.6 приведена типовая схема водоочистной установки. Насос 1 забирает воду и направляет ее в смеситель 3. Дозировочное устройство 2 подает коагулянт в нагнетательную линию насоса 1. В смесителе 3 коагулянт интенсивно перемешивается с водой, после чего обработанная вода поступает в осветитель 4, где образуются и задерживаются хлопья. В Риг,. 7.6. Ппинпипиальная гхрма нояоочигтной угтанонки фильтре 5, представляющем собой резервуар, заполненный песком или дробленым антрацитом, вода окончательно очищается и самотеком направляется в резервуар 6. Затем насос 7 перекачивает воду на кустовые насосные станции (КНС), которые подают воду в нагнетательные скважины. Насос 8 из резервуаров 6 подает периодически чистую воду в фильтры 5 для очистки их от взвешенных частиц. Для предупреждения коррозии и стабилизации по химическому составу при помощи специальных дозировочных насосов в воду добавляют реагент - гексаметафосфат натрия (23 мг/л). Для уничтожения бактерий и других микроорганизмов в воде применяют обработку ее хлором - хлорирование. Сточные воды могут содержать нефть и углеводородные газы. Взвешенные частицы здесь могут быть представлены серийным железом, обломками кварца, зернами карбонатов и доломитов, частицами глины и окисного железа. Железосодержащая вода после установки подготовки нефти (УПН) направляется в напорный отстойник, где отстаивается под давлением в течение 1-2 ч. Аналогично сероводородная вода направляется в другой отстойник. Затем из этих отстойников нефть направляется в резервуар, откуда насосом направляется на УПН. Шлам из отстойников по трубопроводу под давлением сбрасывается в емкость, а воды напорных отстойников смешиваются и поступают в безнапорный отстойник. Здесь основная масса взвешенного железа и нефти всплывает и удаляется при помощи механических средств. После безнапорного отстойника вода поступает во вторичный отстойник, где отстаивается в течение 3-6 ч. Здесь вода доочищается и стабилизируется по химическому составу. Продукты очистки из безнапорного отстойника и вторичного отстойника направляются насосом в емкости, а чистая вода насосом направляется на блочную кустовую насосную станцию, откуда - в нагнетательные скважины. Для закачки газа используют близлежащие газовые месторождения с необходимыми запасами газа и давлением. Однако такая возможность обычно ограничена. Поэтому для закачки газа применяют компрессоры следующих видов: газомоторокомпрессоры 10ГКМ и 10ГКН мощностью 736 и 1100 кВт, давлением на выходе до 12,5 и 35 МПа, подачей 0,02-3 млн. м3/сут. В качестве привода служит V-образный десятицилиндровый двигатель; газомоторокомпрессоры МК-8 мощностью 2060 кВт, давлением 1,4-4,3 МПа, подачей 1,2-1,4 млн. м3/сут; 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 [ 77 ] 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 |
||
