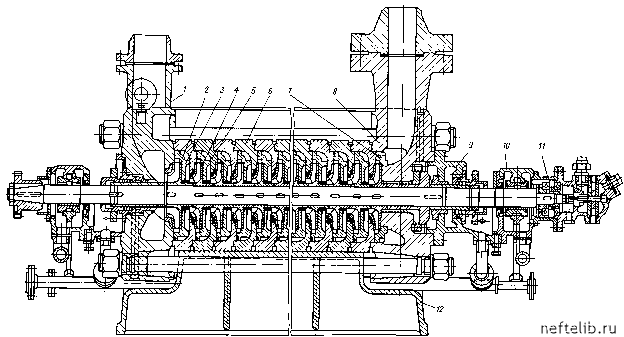

Рис. 7.4. Центробежный насос ЦНС-180-1900:

1 - крышка всасывания; 2 - рабочее колесо первой ступени; 3 - направляющий аппарат первой ступени; 4 - рабочее колесо промежуточной ступени; 5 - направляющий аппарат промежуточной ступени; 6 - секция; 7 - направляющий аппарат последней ступени; 8 - крышка напорная; 9 - концевое уплотнение; 10 - подшипник скольжения; 11 - отжимное устройство; 12 - плита

Центробежный насосный агрегат ЦНС-500 включает: центробежный насос ЦНС-500-1900, электродвигатель СТД-4000-2, маслоустановку, систему автоматики и КИП, обратный горизонтальный клапан В-419. Насос с электродвигателем соединен с помощью зубчатой муфты.

Техническая характеристика цеитробежиого иасосиого агрегата ЦНС-500

Подача, м/ч.............................. 300; 500; 720

Напор, м................................... 2020; 1875; 1600

Мощность привода, кВт................ 4000

Частота вращения вала, мин-1........ 3000

Напряжение, В........................... 6000; 10 000

Габариты, мм:

длина................................... 2809

ширина................................ 1340

высота.................................. 1477

Масса насоса, кг......................... 6300

Масса электродвигателя, кг........... 21 000

Привод...................................... Синхронный

электродвигатель с замкнутым циклом вентиляции

Насос центробежный, горизонтальный, однокорпусный, восьмиступенчатый с гидравлической пятой устанавливается на чугунной плите. Опорами ротора служат подшипники скольжения с принудительной смазкой.

Маслосистема агрегата включает: масляный насос Ш5-25-3,6/4 с подачей 3,6 м3/ч, давлением нагнетания 0,4 МПа, приводом от электродвигателя АОЛ2-31-4; маслобак БМ-0,32, маслоохладитель МХ-4, двойной маслофильтр ФДМ-32 пропускной способностью 7,4 м3/ч. Маслосистема работает аналогично системе насосного агрегата ЦНС-1 80.

С переходом на индустриальные методы строительства на базе насосных агрегатов ЦНС-1 80 созданы блочные кустовые насосные станции, расчетными нормативными параметрами которых являются: наружная температура ±40 °С; снеговая нагрузка 20 МПа; нормативная ветровая нагрузка на грунт 5,5 МПа; нагрузка на грунт 0,005 МПа. Грунты в основном непучинистые, непросадочные. Территория без подработки горными выработками. Сейсмичность не более 6 баллов.

Блочные кустовые насосные станции выпускаются в двух вариантах: с замкнутхм циклом вентиляции двигателя (ЗЦВ) и разомкнутым циклом вентиляции двигателя (РЦВ) (табл. 7.2).

Для закачки морских или нефтепромысловых очищенных сточных вод предназначены БКНС с ЗЦВ, а для вод поверх-

Показатель

Масса блока (теоретическая), кг Условный проход трубопроводов, мм:

приемного нагнетательного охлаждения Подача, м/ч Давление на выкиде, МПа Давление в приемном патрубке,

Максимальный расход охлаждающей воды, м3/ч, не менее Давление охлаждающей воды, МПа, не менее Мощность насоса при номинальных параметрах, кВт

Т а б л и ц а 7.2 Основные показатели БКНС

НБ-100

ЗЦВ РЦВ

19 800

18 000

150 125 10 50 50-180 9,3-12,3

0,06-3,04

НБ-150

ЗЦ РЦВ

0,2 675

22 600

21 900

150 125

10Н 50

50-180 14-17,0

0,06-3,04

НБ-200

ЗЦ РЦВ

0,2 970

24 400

23 000

150 125

10Н 50

50-180 18,6-21,6

0,06-3,04

0,2 1150

•Данные определяются количеством и типом НБ.

8500

100 100

13 470

200 100

60 2,56

0,19

ностных, подземных источников, не содержащих агрессивных примесей, - БКНС с РЦВ.

Варианты станции отличаются числом насосных блоков (НБ) и блоков напорных гребенок (БГ) и, кроме того, подразделяются на станции с принудительной смазкой насосных агрегатов и станции с насосными агрегатами на консистентной смазке подшипников и агрегатов. В комплект поставки БКНС входят блок дренажных насосов (БД) и блок низковольтной аппаратуры и управления (БА).

Машинный зал, состоящий из состыкованных насосных блоков и блоков дренажных насосов, обогревается за счет тепла, выделяемого двигателями. При отрицательной температуре наружного воздуха на время остановки насосных агрегатов предусмотрен наружный обогрев мест подключения трубопроводов гибкими электронагревательными лентами ЭНГЛ-180. Освещение БКНС рассчитано на напряжение - 36 В. Напряжение в сети основного электрооборудования 6 или 10 кВ, вспомогательных устройств 380 и 220 В.

Габариты всех блоков составляют 10 000x3200x6260 мм.

Насос с электродвигателем монтируется на раме, с помо-
