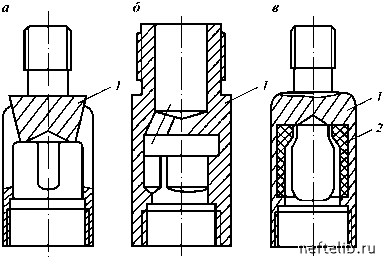

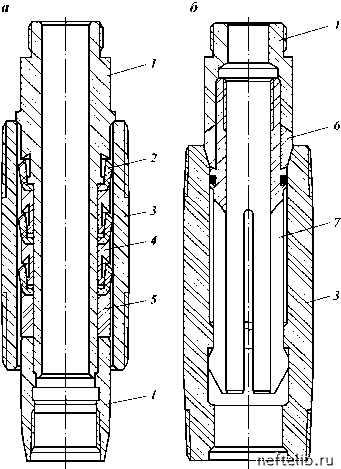

Главная Переработка нефти и газа Рис. 5.29. Открытый и закрытый корпус клапана, по стандарту АНИ11АХ: а, б - обычного исполнения; в - покрытые резиной; 1 - корпус; 2 - резино- вое покрытие корпуса и присоединительные размеры, причем тип резьбы не указывается. Известно, что при работе клапанного узла корпус интенсивно изнашивается вследствие контакта с движущимся шариком, особенно при откачке жидкостей с большим содержанием механических примесей. Исходя из этого, изготовители могут покрывать внутреннюю поверхность корпуса резиной или же применять специальные коррозионно-стойкие вставки [14]. Стандартом АНИ, в отличие от отечественного стандарта, не предусматривается выпуск клеток, они выполняются заодно с корпусом. Замковые опоры Крепление вставных насосов по стандарту АНИ11АХ может быть двух типов: манжетного и механического. Первый тип крепления считается основным, его еще называют "замок с манжетами "плюс 30". Такое название этот тип получил вследствие того, что наружный диаметр манжет в свободном состоянии больше внутреннего диаметра замковой опоры на 0,030 дюйма, или 0,76 мм (рис. 5.30, а). Подобное выполнение манжет позволяет осуществлять предварительное крепление насоса в момент его пуска за счет Рнс. 5.30. Тнны кренленнй вставных насосов н узла всасывающего кланана невставного насоса, но стандарту АНИ: а - манжетное; б - механическое; 1 - переводник; 2 - посадочная манжета; 3 - замковая опора; 4 - опорное кольцо; 5 - гайка-манжета; 6 - конус; 7 - плунжерный якорь силы трения манжет о замковую опору. При этом манжеты являются элементом герметизации для разобщения области всасывания от области нагнетания. Манжетные замковые опоры могут выпускаться как для крепления насоса вверху (см. рис. 5.20), так и внизу (см. рис. 5.21). Стандартом предусмотрены механические замковые опоры двух основных типов: для верхнего (см. рис. 5.20) и нижнего (см. рис. 5.30, б) крепления. Предварительное удержание насоса осуществляется за счет пружины, а уплотнение - за счет специального уплотнительного кольца из металла. Основное отличие механического замка верхнего крепления стандарта АНИ от ОСТа в том, что в первом случае пружина замка расположена на насосе, а во втором - на трубах НКТ. Расположение пружины на насосе позволяет осуществлять ее замену без подъема труб в случае слома перьев пружины, что достаточно часто встречается на практике. 5.4. Насосные штанги Насосные штанги, свинченные в штанговую колонну, передают возвратно-поступательное движение от точки подвеса штанг поверхностного привода к плунжеру насоса. Штанга представляет собой стальной стержень круглого сечения диаметром 12, 16, 18, 22, 25 мм, с высаженными концами. На концах штанги имеется участок квадратного сечения для захвата под ключ при свинчивании-развинчивании, и выполнена резьба метрическая специальная, причем резьба накатывается. Штанги соединяются между собой муфтами. ГОСТ 13877-80 предусматривает изготовление штанг номинальной длиной 8000 мм. Для подбора необходимой длины подвески колонны изготовляются укороченные штанги длиной 1000, 1200, 1500, 2000 и 3000 мм. Для соединения штанг одинаковых размеров выпускают соединительные муфты, а штанг разных размеров - переводные муфты. Муфты каждого типа изготовляют в двух исполнениях: с лысками под ключ и без них. Муфты из стали марок 40 и 45 подвергают поверхностной закалке током высокой частоты (ТВЧ). Для тяжелых условий эксплуатации муфты изготовляют из легированной стали марки 20Н2М. Штанги поставляют с навинченными на один конец муфтами. Открытая резьба штанги и муфты защищается колпачками или пробками. Для изготовления насосных штанг (табл. 5.16) используют сталь следующих марок: 40, нормализованная и нормализованная с последующим поверхностным упрочнением нагревом ТВЧ; 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 [ 49 ] 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 |
||
