агента или в смеси с воздухом. Однако в случаях применения продуктов сгорания требуется сооружение специальных установок, что приводит к общему усложнению и удорожанию процесса. Подобные установки промышленного применения использовались на промыслах Западной Украины. Там же проверялись и совершенствовались установки по получению нового инертного рабочего агента - парогаза (смесь пара с продуктами горения), опытные испытания которого дали положительный эффект.

Поглотительная способность инжекционных скважин и давление нагнетания зависят от многих факторов и, прежде всего, от проницаемости призабойной зоны скважин. Однако в отличие от метода заводнения зависимость между этими параметрами для метода нагнетания газа пока не определена. Поэтому в каждом отдельном случае необходимы промысловые испытания в инжекционных скважинах с помощью передвижных компрессоров.

В практике применения метода отмечалась поглотительная способность скважин в разных условиях от 130 до 60 000 м3/сут на 0,1 МПа давления при изменении давления нагнетания от 0, 1 до 1 0,8 МПа. При этом суточное нагнетание газа на одну скважину колебалось от 2,5 до 140 тыс. м3. Иногда считают достаточным нагнетание таких количеств газа, чтобы давление нагнетания превышало пластовое не более чем на 20-25 %. Другим расчетным показателем иногда считается нагнетание 1 00-1 50 м3 газа в сутки на 1 м вскрытой толщины залежи. При нагнетании больших количеств газа возрастает вероятность его прорывов, а в рыхлых песках, кроме того, возникает опасность пробкообразования в эксплуатационных скважинах. Поэтому в начале процесса рекомендуется нагнетать минимальные количества газа с последующей его корректировкой.

Со временем, по мере дренирования залежи, расход рабочего агента на скважину обычно возрастает. Источник непроизводительной траты энергии можно обнаружить, если увеличение расхода рабочего агента наблюдается только в отдельных направлениях или плоскостях отдельных прослоев залежи. В этих случаях рабочий агент по трещинам и наиболее дренированным и сильно проницаемым прослойкам проходит к эксплуатационным скважинам без совершения полезной работы.

Часто прорыв газа обнаруживается в начальной пусковой стадии процесса, что вызывает резкое увеличение газового фактора, изменение состава газа и иногда рост давления в затрубном пространстве скважин. Если эти признаки проигно-



рировать, то прорыв газа быстро усиливается, и остановить его весьма затруднительно.

Поэтому в начале процесса необходимо тщательное наблюдение за работой всех инжекционных и эксплуатационных скважин. При первых же признаках проскальзывания газа следует принять надлежащие меры, к которым относятся:

регулировка отбора (и давления) в эксплуатационных скважинах, в направлении которых наметился прорыв, вплоть до временного закрытия этих скважин;

изоляция наиболее проницаемых зон в разрезе вскрытой в инжекционной скважине толщины залежи;

нагнетание вместе с газом жидкости (воды) с целью уменьшения эффективной проницаемости для газа наиболее проводящих зон за счет повышения их водонасыщенности;

сокращение объема нагнетаемого рабочего агента, вплоть до перевода инжекционных скважин в эксплуатационные и наоборот.

При большой толщине залежи (при различной проницаемости отдельных ее зон) во избежание преимущественного движения газа вдоль кровли рекомендуется расчленять разрез на отдельные зоны наибольшей мощности (от 5-6 до 12-15 м) для раздельного нагнетания газа в эти зоны.

Эффективность перечисленных мероприятий зависит от степени изученности эксплуатационного объекта и тщательности наблюдения за протеканием процесса. Кроме того, точность замеров, их регулярность и постоянный анализ документации способствуют своевременному устранению возникающих в процессе работ прорывов газа и правильной оценке эффективности процесса.

7.2. Способы и методы заводнения

Внутриконтурное заводнение проводят рядными или площадными системами. При рядных системах заводнения между двумя рядами нагнетательных скважин находятся 1-3-5 рядов эксплуатационных скважин. Для площадных систем используются квадратные и треугольные сетки разбуривания скважин.

На рис. 7.2 приведены элементы площадных систем заводнения при квадратной и треугольной сетках разбуривания. Площадные системы заводнения в условиях разработки неоднородных коллекторов обычно обеспечивают больший коэффициент нефтеотдачи, чем рядные системы.

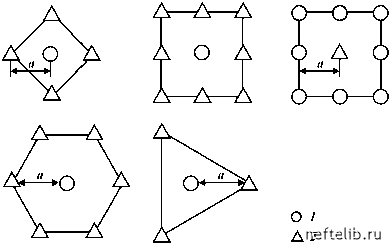

Рис. 7.2. Элементы площадных систем заводнения при квадратной и треугольной

сетках разбуривания:

1 - добывающие скважины; 2 - нагнетательные скважины; а - расстояние между эксплуатационной и нагнетательной скважинами

На поздней стадии эксплуатации методы поддержания пластового давления могут быть неэффективны из-за большого падения пластового давления. Тогда прибегают ко вторичным методам добычи нефти - закачки воды или газа по всей площади нефтеносности, которые называются соответственно площадное заводнение и площадная закачка газа.

Для равномерного и повсеместного воздействия на залежь нагнетательные скважины размещают между эксплуатационными. Схемы расположения этих скважин могут быть различными, но преобладает квадратная сетка размещения скважин. При этом одна нагнетательная скважина приходится на четыре эксплуатационные.

Для исключения прорыва воды или газа к отдельным скважинам ограничивают закачку воды в нужном месте, уменьшают отбор нефти из сильно обводняющихся скважин, проводят тампонирование отдельных интервалов пласта.

П ри большой обводненности залежи на конечном этапе эксплуатации скважин применяется форсированный отбор жидкости, при котором большие массы жидкости вымывают нефть из застойных зон. Форсированный отбор жидкости обеспечивается глубинными насосами большого диаметра, э ле-ктропогружными насосами и газлифтом.
