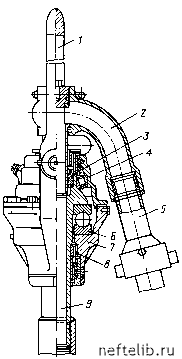

Рис. 9.10. Вертлюг эксплуатационный ВЭ-50:

1 - серьга; 2 - отвод; 3 - грязное манжетное уплотнение; 4, 8 - верхняя и нижняя опоры; 5 - быстросборное соединение; 6 - основная опора; 7 - корпус; 9 - ствол

Элеваторы предназначены для захвата и удержания колонны штанг и труб на весу в процессе спускоподъемных операций. По назначению элеваторы бывают трубные и штанговые.

По типу захвата и удержания трубные элеваторы могут быть: а) с захватом под муфту; б) с захватом под высадку трубы; в) с захватом за тело (элеватор-спайдер).

Элеваторы первого типа наиболее распространены и предназначены для работы с муфтовыми трубами. Элеваторы второго типа необходимы для работы с трубами с высадкой наружу, а третьего типа - для работы с безмуфтовыми трубами.

По типу захвата и удержания штанговые элеваторы могут быть с захватом под высадку или квадрат штанги.

Элеваторы первого типа наиболее распространены и предназначены для работы по двухэлеваторной технологии. Элеватор с захватом под квадрат штанги позволяет работать по од-ноэлеваторной технологии, однако при работе с этим элеватором необходимо его соединение с талевым блоком с возможностью его вращения, так как при свинчивании-развинчивании

Т а б л и ц а 9.7 Техническая характеристика вертлюга

элеватор вращается вместе со штангами. Применение подобных элеваторов наиболее целесообразно при установке развинченных штанг в вертикальном положении, так как на мачте они устанавливаются путем подвески за высадку.

По конструкции трубные элеваторы могут быть одно- и двухштропные. Первые получили наибольшее распространение в подземном ремонте.

Элеватор относится к наиболее ответственным инструментам спускоподъемных операций, его отказ приводит к созданию серьезных аварий и угрожает жизни оператора подземного ремонта.

Наиболее ответственным элементом элеватора является его механизм запирания.

К элеваторам предъявляются следующие требования:

обеспечение надежной работы в условиях сильного загрязнения поверхности трубы нефтью, парафинами и солями, а также при низких температурах;

стойкость к динамическим нагрузкам от рывков и ударов, возникающих при эксплуатации, например при ловильных работах; легкость и удобство в работе, отсутствие выступающих частей во избежание задевания при подъеме за элементы талевой системы, одежду оператора и т.д.

Кроме того, механизм запирания должен:

обеспечивать надежную работу рукой в рукавице, причем желательно, одной рукой, так как при этом увеличивается устойчивость оператора;

выдерживать большое количество циклов открытия-закрытия, быть простым и надежным в работе;

обеспечивать однозначность положения закрыто-открыто, иметь несколько степеней защиты от несанкционированного раскрытия.

Положение механизма запирания должно контролироваться как визуально, так и на слух по щелчку.

На промыслах в подземном ремонте наибольшее распространение получили одноштропные элеваторы с захватом под муфту типа ЭТА (рис. 9.11), входящие в комплект инструмента для работы с насосно-компрессорными трубами: элеватор типа ЭТА - ручной ключ типа КТГУ - механический ключ

типа АПР или КМУ.

Выпускаются элеваторы ЭТА-32, ЭТА-50 и ЭТА-60 грузоподъемностью соответственно 32, 50 и 60 т. Они позволяют работать с НКТ диаметром 48, 60, 73 и 89 мм как с гладкими, так и с высадкой. Переход с одного диаметра на другой осуществляется путем смены захватов.

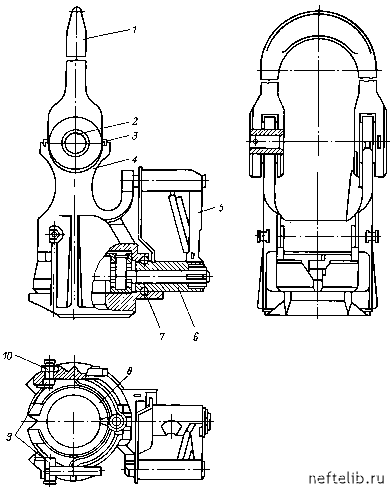

Рис. 9.11. Элеватор типа ЭТА:

1 - серьга; 2 - палец; 3 - шплинты; 4 - корпус; 5 - рукоятка; 6 - направляющая втулка; 7 - штырь; 8 - челюсть; 9 - направляющие; 10 - болт

Ишимбайским машиностроительным заводом освоен выпуск элеватора с новой системой запирания пальцевого типа ЭТА-П. Выпускаются элеваторы ЭТА-32П, ЭТА-50П, ЭТА-60П.

Преимущества и особенности элеваторов типа ЭТА-П: рукоятка выполнена неподвижной относительно корпуса, благодаря чему практически исключен износ указанных дета-
