фиксирующего устройства, называемого замковой опорой. Применение вставных насосов значительно ускоряет ремонт скважины, так как для его смены требуется подъем лишь штанговой колонны. В то же время невставной насос значительно проще по конструкции и не требует применения замковой опоры. Невставные насосы получили широкое распространение для подъема больших объемов жидкостей из относительно небольших глубин, вставные же насосы более удобны в глубоких скважинах.

Скважинные насосы по ОСТ 26-16-06-86 выпускают следующих типов: НВ1 вставной с замком наверху, НВ2 вставной с замком внизу, НН невставной без ловителя, НН1 невставной с захватным штоком, НН2 невставной с ловителем (рис. 5.9).

Принципиальное отличие насосов НВ1 от НВ2 в том, что в первом случае крепление осуществляется в верхней части насоса, а во втором - в нижней. Нижнее крепление насоса более предпочтительно при эксплуатации глубоких скважин, однако их применение нежелательно при откачке жидкостей с большим содержанием механических примесей. Верхнее крепление более надежно при добыче нефтей с большим содержанием механических примесей, однако условие нагружения цилиндра насоса не позволяет их использовать на больших подвесках.

Невставные насосы НН1 отличаются от насосов НН2 механизмом опорожнения колонны НКТ перед подъемом. Узел всасывающего клапана у невставных насосов выполняется съемным для того, чтобы при подъеме НКТ с цилиндром насоса избежать излива жидкости, находящейся в насосных трубах на устье скважины. Наибольшее распространение получили насосы НН2 вследствие большей надежности и простоты конструкции механизма опорожнения. Узел всасывающего клапана (конус) крепится к цилиндру посредством седла конуса за счет силы трения, в верхней части конуса выполнена крестовина (шток ловителя). В нижней части плунжера выполняется сам ловитель, как правило байонетного типа, позволяющий осуществлять захват и освобождение узла всасывающего клапана. Для извлечения узла всасывающего клапана и последующего опорожнения колонны плунжер опускается в крайнее нижнее положение и затем поворачивается по часовой стрелке с помощью штанговой колонны. При этом происходит захват байонета с крестовиной, и при последующем подъеме плунжера узел всасывающего клапана срывается с седла и извлекается на поверхность (рис. 5.10).

У насосов НН1 нагнетательный клапан выполнен в верхней части плунжера, во внутренней полости плунжера свободно

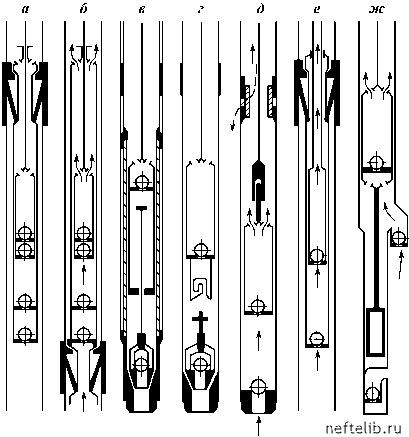

Рис. 5.9. Штанговые насосы обычного (t, ,, „ ) и специального (%, А, Е) исполнения, по ОСТ 26-16-06-86

размещен захватный шток, жестко закрепленный к узлу всасывающего клапана. При движении плунжера шток остается неподвижным. Во время подземного ремонта штанговой колонны с плунжером насоса головка штока упирается в упорную поверхность плунжера, и узел всасывающего клапана срывается с седла конуса.

Подобное выполнение узла всасывающего клапана позволяет производить его замену без подъема цилиндра насоса и обеспечивать слив жидкости в скважину из НКТ.

В настоящее время наибольшее распространение

получила

Рис. 5.10. Байонетный захват узла всасывающего клапана невставного насоса:

1 - байонет; 2 - шток

технология сборки насосов НН1 и НН2, при которой осуществляется раздельный спуск 1 цилиндра и плунжера. При этом цилиндр опускают на трубах НКТ, а плунжер - на штангах. Это крайне отрицательно сказывается на качестве сборки насоса и последующем межремонтном периоде его работы, так как плунжер при прохождении внутри колонны НКТ до места установки насоса получает повреждения в виде царапин и рисок на полированной поверхности. Кроме того, механические частицы в виде песка, отложений, окалины срываются со стенок НКТ, попадают на внутреннюю поверхность зеркала цилиндра и забивают клапанные узлы, существенно снижая ресурс работы насоса. Поэтому ОСТ 26-16-06-86 предусматривает выпуск насосов ННБА, которые собирают на поверхности и спускают в скважину на трубах НКТ. Низ штанговой колонны оборудуется специальным сцепляющим устройством, и после спуска колонны штанг происходит сцепление его со штоком плунжера. Такие насосы, как правило, имеют сливное устройство, позволяющее опорожнять колонну НКТ перед ее подъемом. Это устройство размещено выше цилиндра. Узел всасывающего клапана выполняют несъемным. Рассмотрим пример обозначения насосов по ОСТ 26-16-06-86:

XXX X - XX - XX - XX - X 1 2 3 4 5 6

1. Тип насоса: НВ1, НВ2, НН, НН1, НН2.

2. Исполнение насоса по конструкции цилиндра и конструктивным особенностям самого насоса:

Б - безвтулочный, толстостенный цельный цилиндр; С - втулочный, составной цилиндр;

И - износостойкое исполнение. Буква И ставится в конце обозначения насоса и означает, что насос предназначен для работы в средах с содержанием механических примесей от 1,3
