При добыче нефти из скважин, призабойная зона которых сложена слабосцементированными породами, возможны вынос песка и образование песчаных пробок. Это приводит к нарушению режима ее эксплуатации, уменьшению или прекращению подачи нефти. Пробки могут образовываться в НКТ и эксплуатационной колонне. В некоторых случаях их мощность может достигать нескольких сотен метров.

Для удаления песчаных пробок применяют различные способы. Например, способ их удаления при помощи простой желонки, которую спускают в скважину на канате, и за 1 0-1 5 м до пробки лебедку растормаживают. В результате удара клапан открывается и некоторое количество песка входит в желонку. В процессе подъема ее клапан закрывается. Освобожденную на поверхности желонку вновь спускают в скважину.

Кроме простой желонки, используются поршневые желонки (рис. 9.25), принцип действия которых следующий. При спуске желонки поршень 6 занимает верхнее положение, а после достижения пробки под действием силы тяжести штока 4 опускается вниз. Крайние положения хода поршня 6 ограничивают пружины 1 и 3. При крайнем нижнем его положении жидкость проходит из нижней части желонки в верхнюю через отверстия в поршне. При подъеме поршня 6 все отверстия в нем закрываются общей крышкой 5, свободно насаженной на стержень 7. В этом случае сначала приподнимается шток 4, а корпус 2 остается на месте до тех пор, пока поршень не дойдет до верхнего положения. При его движении под ним создается вакуум и песок засасывается внутрь желонки.

Применяют также автоматические желонки, которые работают за счет резкого перепада давления в рабочей полости желонки.

Иногда песчаные пробки разбуривают при помощи беструбного гидробура, который спускают в скважину на стальном канате.

Гидробур (рис. 9.26, а) состоит из долота 6 ударного типа для разрушения пробки, желонки 5, плунжерного насоса 1 для циркуляции жидкости в зоне удаления пробки.

Принцип действия гидробура следующий. После упора инструмента на забой плунжер насоса 2 под действием собственного веса и силы инерции двигается вниз, вытесняя жидкость из корпуса 3 через отверстия клапана 4. При подъеме инструмента (рис. 9.26, б) плунжер перемещается вверх, в результате чего жидкость всасывается из корпуса желонки 8 через клапан 9. При этом в желонку через трубу 7 всасывается жидкость с частицами песка, которые после выхода из трубы 7

Рис. 9.25. Поршневая желонка

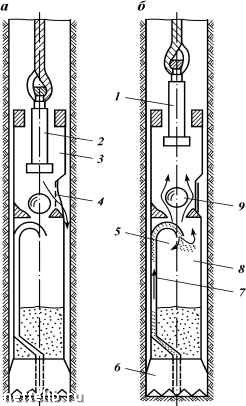

Рис. 9.26. Схема работы беструбного гидробур а

оседают на дне желонки. Для удаления песка из желонки на поверхности необходимо снять долото.

Способы очистки скважин от песчаных пробок желонками и гидробурами малоэффективны и применяются для неглубоких скважин при небольшой мощности пробок.

Более рационален способ очистки скважины от песчаных пробок промывкой их водой, нефтью или другой промывочной жидкостью.

В скважину до пробки спускают промывочные трубы. Че р ез
